ZSD1410是一款全網通,支持UART/單片機/TTL串口電平與4G LTE聯網通信,雙向透明數傳模塊。插針嵌入式,支持TCP/Modbus RTU轉TCP/UDP/HTTP/MQTT多種網絡(luò )協議。支持心跳包,注冊包自定義,支持組態軟件,多種物聯網功能。工業級元器件,質量可靠,低成本,小體積。1對1人工技術支持,協助用戶快速集成網關設備。
4G DTU模塊-ZSD1410產品概述:
4G DTU模塊-ZSD1410是一款使用7模全網通模塊進行無線數據傳輸的嵌入式終端,采用工業級中興7模全網通芯片組解決方案,支持功能軟件及二次開發定制服務,提供使用教程人工技術支持。
支持國內3大運營商的所有網絡(luò ),體積較比ZSD2410更小、接口簡單,方便用戶的集成到自主主板設備支持PPP、TCP、UDP、ICMP等眾多復雜網絡(luò )協議和多SOCKET接口標準,為用戶提供全透明數據傳輸模式。支持自定義心跳包注冊包、數據前導包,支持眾山物聯云,用戶無需組建服務器,全面支持工業組態應用,用戶無需關心復雜的網絡(luò )協議,通過全透明串口,就可以進行無線數據收發。
采用中興工業級通訊模塊及32位ARM處理器,雙看門狗設計,設備運行穩定。全網通DTU模塊支持7模12頻。
4G DTU模塊-ZSD1410產品功能特點:
1.自動分析處理各種情況,保持不斷線狀態,提供穩定可靠的網絡(luò )透傳通道。
2.采用眾山特有的外置TCPIP協議棧軟件,獨有的窗口機制使得數據透傳通道更加穩定、高效。
3.設備不斷線,通訊基站網絡(luò )異常下,設備具有快速進行自動重連功能。
4.支持3主3備多個數據中心,出現故障可以自動切換到對應的備用中心。
5.支持TCP Client, UDP Master模式和基于眾山封裝的TCP-ZSD、UDP-ZSD模式,支持固定IP/動態域名。
6.使用眾山的SDK,上位機開發更簡單,不會(huì )TCP編程也能快速建立自己的中心。
7.支持本地、遠程參數配置和遠程固件升級。
8.支持自定義注冊包、心跳包、數據包前導包,方便用戶確認數據。
9.全面支持工業組態應用、OPC Server、支持虛擬串口,支持腳本編程功能。
10.全面支持眾山云端口,用戶無需自建服務器。
11.支持手機web實時查看設備運行狀態。
12.提供TTL串口通信,波特率從300bps到115200bps可選開始位/停止位/奇偶校驗可選。
13.產品體積小,44mmX33mmX8mm,封裝兼容我公司NB.Iot/wifi/lora等系列嵌入式DTU。
14.提供SIM卡接口,用戶可自行設計放SIM卡的位置。
15.串口接受緩存4*1024byte。
4G DTU-ZSD1410基本功能描述:
微控制單元(單片機)/PLC/傳感器串口設備→嵌入模塊→鏈接4G無線網絡(luò )。
掌握關鍵核心技術——眾山2/3/4G DTU底層通信技術均采用我司自主開發的TCP/IP協議棧,并于2004年就取得<軟件著作權>登記證書,經過市場反饋,通過我司自主研發的通信協議棧實測數據,比中小型企業模塊廠家的協議棧通信效率、穩定性高10%以上。
采用獨立的32位ARM核心處理器——眾山DTU采用“通信模塊+外部獨立32位ARM核心CPU',的硬件方案,且內部集成高可靠性的復合式看門狗,DTU永不死機,保證數據傳輸的穩定性!
支持雙向透明傳輸——本品可實現串口/TTL與4G網絡(luò )雙向透明傳輸,通訊數據高效穩定。
支持3主3備主備自動切換——ZSD1410不僅可以支持同時鏈接3個主數據中心,用戶還可以為每個主數中心設置一個備用數據中心,當主數據中心出現故障(斷網、或者服務器宕機等)時,ZSD1410可以檢測到主數據中心故障,并自動切換鏈接到對應的備用數據中心已保證重要數據不丟失。
4G DTU模塊-ZSD1410支持靈活數據報文自定義:
自定義注冊包:用戶可以自由配置ZSD1410首次與數據中心鏈接時的發送的數據包內容。
自定義心跳包:用戶可以自由配置ZSD工410發給數據中心的心跳包內容。
自定義數據包前導包:用戶可以在DTU發送給數據中心的數據包前配置特定的內容,以便于區分數據類型或類別。
支持腳本編程一靈活定義本地采集動作
可提供與模塊配套的開發板(ZSDBO2),將ZSD1410插接在開發板上,接線更簡單,方便前期對產品的功能測試。
4G DTU模塊-ZSD1410支持多種方式進行參數配置:
使用配套的軟件進行參數配置。
用戶主板集成參數配置協議完成參數配置。
數據中心集成參數配置協議遠程配置參數。
基于眾山物聯云用虛擬串口結合本地配置軟件完成參數配置。
4G DTU模塊-ZSD1410配套軟件介紹
可視窗口配置軟件界面——眾山提供免費的軟件支持,配置軟件可導入參數文件進行設備心跳包設置、云開關設置、自建數據中心參數設置、波特率設置、串口通訊參數設置、本地腳本采集設置、登錄包設置APN設置、DNS設置、常規DTU登陸參數設置等多項功能。
可視窗口數據中心軟件界面——數據中心軟件支持虛擬串口建立、復位虛擬串口、遠程參數配置等功能,可兼容現有串口設備軟件,降低軟件開發成本,實現設備本地快速測試。
眾山云技術支持手機接收數據報警
眾山云端虛擬串口技術——基于眾山云虛擬串口功能,PLC監控有線客戶可無切換,自動實現舊數據中心軟件的兼容使用,將無線設備虛擬成有線連接。
4G DTU模塊-ZSD1410上位機數據中心二次開發說明:

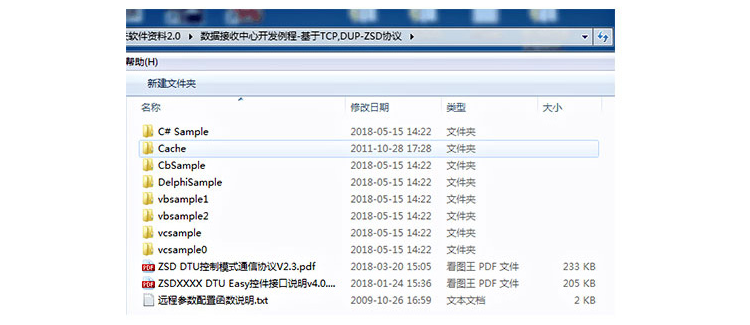

眾山提供產品控件發布目錄下VB、VC、Delphi、Cbuilder、C#五種編程開發環境下的數據采集中心例程源代碼,方便客戶快速開發,且支持人工技術支持。
使用眾山的OCX控件,上位機開發更簡單,不會(huì )TCP編程也能快速建立自己的監控中心。開發流程:引入datacenter控件(數據中心控件)>基于控件進行編程>實現應用層功能,免費提供第三方調試開發工具,降低客戶開發難度。
4G DTU模塊-ZSD1410二次開發簡要流程:
需要虛擬串口:下載對應產品二次開發資料包→閱讀數據中心開發手冊。
使用數據中心DEMO軟件,創(chuàng )建虛擬串口→監控軟件基于虛擬串口進行組網通信。
不需要虛擬串口:下載對應產品二次開發資料包→閱讀數據中心開發手冊。
基于數據中心OCX控件或不基于→基于OCX→查看開發示例→參考示例教程課件→開發監控軟件。
不基于OCX→配置DTU采用TCP-CLIRNT或UDP-MASTER通訊協議→基于TCP/UDP-SOCKET編程,開發監控軟件。協議→基于TCP/UDP-SOCKET編程,開發監控軟件。
