我們在什么使用模擬量采集模塊前，首先要對設備進行參數配置，那么模擬量采集模塊ZSR2184 RTU應該怎么配置參數？

       模擬量采集模塊ZSR2184 RTU參數配置操作過程如下：

       (1) RTU上電，RTU的SYS工作指示燈閃爍，表示RTU已經開始工作。

       (2)連接好RS232串口線

       (3) 啟動RTU配置軟件（首次使用配置軟件時，請先閱讀配置軟件文件夾內的操作說明）

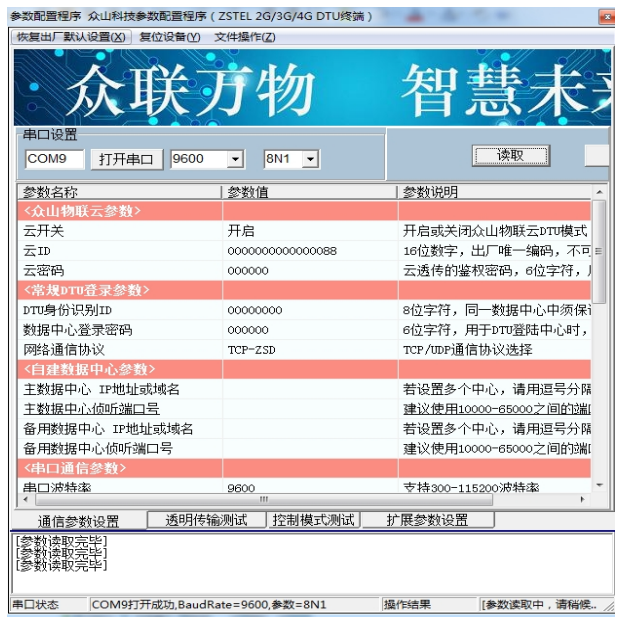

       設置程序可以實現RTU參數的讀取和設置，并且可以對RTU的工作狀態進行測試，軟件有“通信參數設 置”、“透明傳輸測試”、“控制模式測試”“擴展參數設置”四個頁面，點擊某個頁面即可進入相應功能界面，RTU設置程序會(huì )自動向RTU發送各種工作模式切換命令，以便于RTU能夠配合該軟件進行相應的操作和測試。

       RTU設置程序通過RS232串口線與RTU進行通信，從而完成各種操作。應在RTU設置程序里面選擇正 確的串口波特率，以使計算機串口與RTU工作在相同的波特率，RTU出廠時的默認波特率為9600。

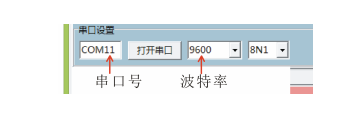

       請確定當前所用串口的串口號，修改串口號，并保持串口波特率一致，確認后點擊“打開串口”。

       串口打開成功后在軟件的最下方邊沿會(huì )顯示串口打開成功。

       模擬量采集模塊ZSR2184*RTU通信參數的讀取與配置

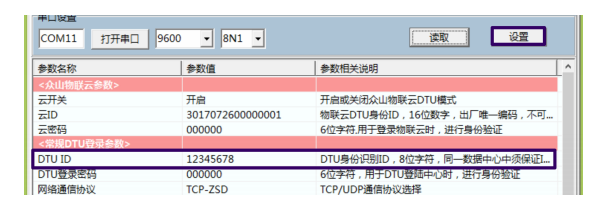

       在“通信參數設置”頁中，點擊右上角的“讀取”按鈕，即可顯示出RTU內部無線通信模塊的所有參數值，雙擊要修改的參數值，直接輸入或修改相應的參數值，點擊右上角的“設置”按鈕即可完成參數的設置。要使新參數生效，必須復位RTU或者給RTU重新上電。

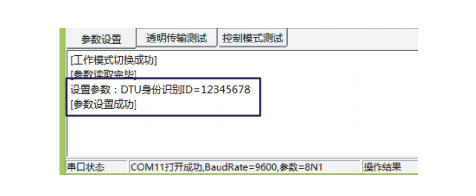

       參數設置成功后，在下面的信息窗口中會(huì )有提示：

       模擬量采集模塊ZSR2184*恢復RTU出廠默認設置：

       點擊“恢復出廠默認設置”，可以使RTU恢復出廠時的參數。
