由成都眾山科技研發生產的模擬量采集模塊ZSR2184 GPRS是一款4路數字、8路模擬量輸入、4 路繼電器輸出，使用GPRS無線網絡(luò )進行遠程模擬量/數字量采集及遠程繼電器控制的無線測控終端(RTU)，內置工業級GPRS引擎和嵌入式處理器。

       POW一電源指示燈：

       SYS一設備運行指示。系統燈閃爍表示RTU設備正在運行，其閃爍頻率表示RTU設備處于何種工作模式，參見本手冊ZSR2184 RTU工作模式說明部分。

       GSYS一無線模塊的狀態指示燈：

       用來指示設備的入網狀態(ZSR2184-GPRS不具備此指示燈)。

       天線說明：

       ZSR2184 RTU的天線安裝頭為標準的50Ω天線連接頭?？梢孕D連接處的螺帽來安裝或拆卸天線。

       SIM卡接口說明：

       設備上電前。需先按照面板上械主的方向插好SIN卡。

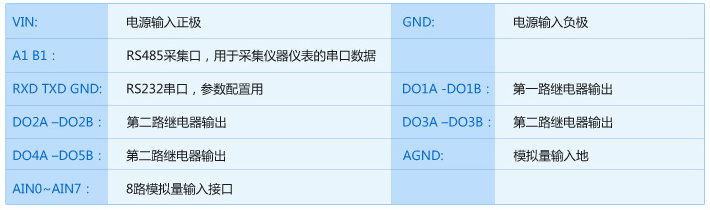

       模擬量采集模塊ZSR2184 GPRS接口說明：

       在ZSR2184 RTU面板上，主要包含指示燈和數據接口及電源接口，在設備正面的標貼上已經標示出了各個端子的含義。

       模擬量采集模塊ZSR2184 GPRS是一款采用GPRS（移動/聯通）網絡(luò )的工業級模擬量采集模塊，實現了現場數據采集/無線傳輸/遠程控制的一體化高性?xún)r(jià)比解決方案。
