LTE-659 4G DTU系列 百度云平臺連接教程

今天介紹物聯設備 LTE-659 4G DTU如何接入百度云平臺系列。

LTE-659是一款Cat 1模塊、物聯網4g dtu終端，支持MQTT協對接各類IOT物聯云，支持RS485通訊、RS232串口的Modbus協議數據轉TCP/UDP/HTTP/MQTT客戶端平臺，雙向透明傳輸。支持心跳包、注冊包自定義前綴、虛擬串口、各類組態軟件對接等多種功能

硬件準備

1) LTE-659 4G DTU一套，包含DTU主機、4G天線、12V電源。

2) 4G 數據卡一張，移動，聯通，電信均可。

3) USB轉232/485串口線配件，用于連接電 腦和設備。

電源和串口接線說明：

電源紅線接VIN，白線接GND，232接口和USB轉232轉接頭交叉接，RX-TX,TX-RX,GND-GND。

軟件準備

LTE-659 4G DTU連接百度云IoT說明：

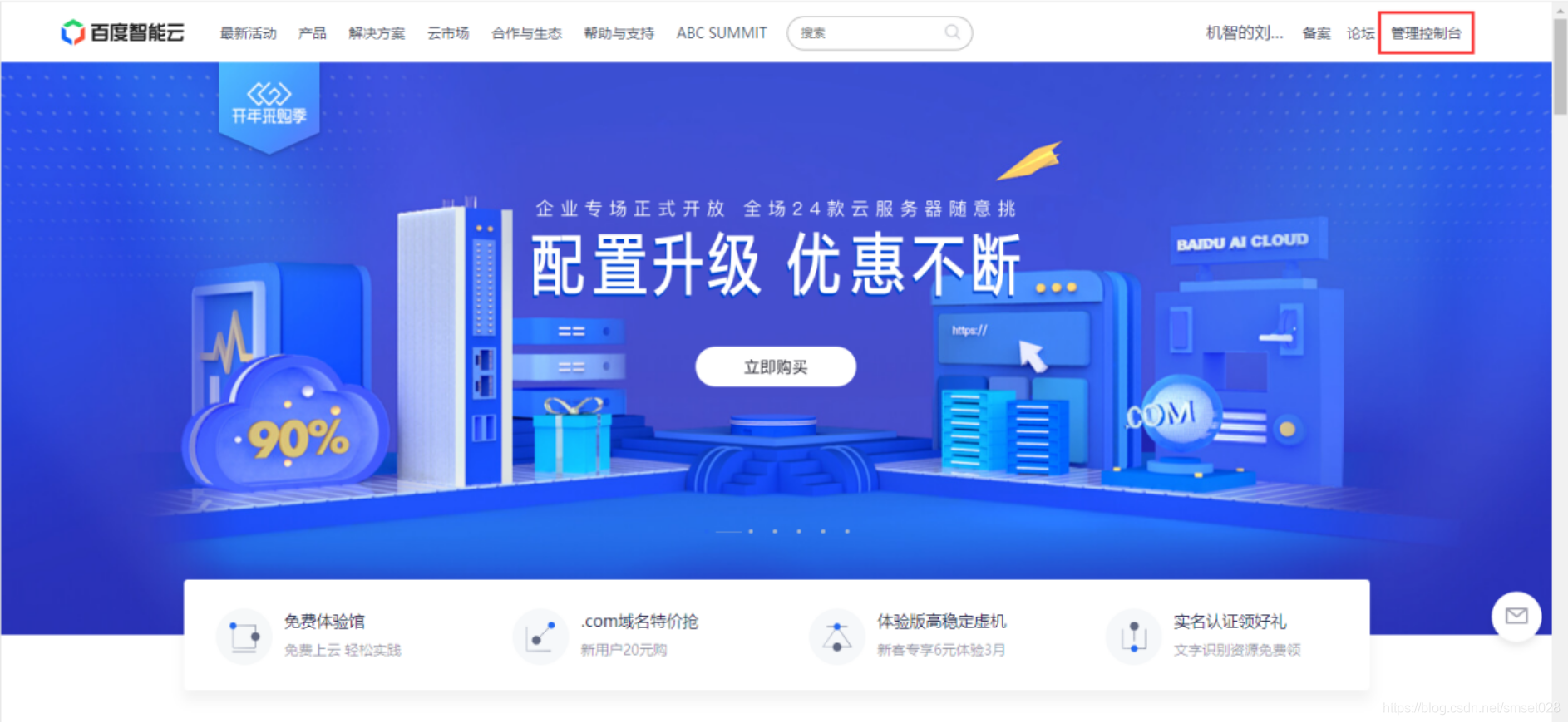

1.注冊百度云IoT賬號，登錄百度云IoT平臺，然后進入管理控制臺。

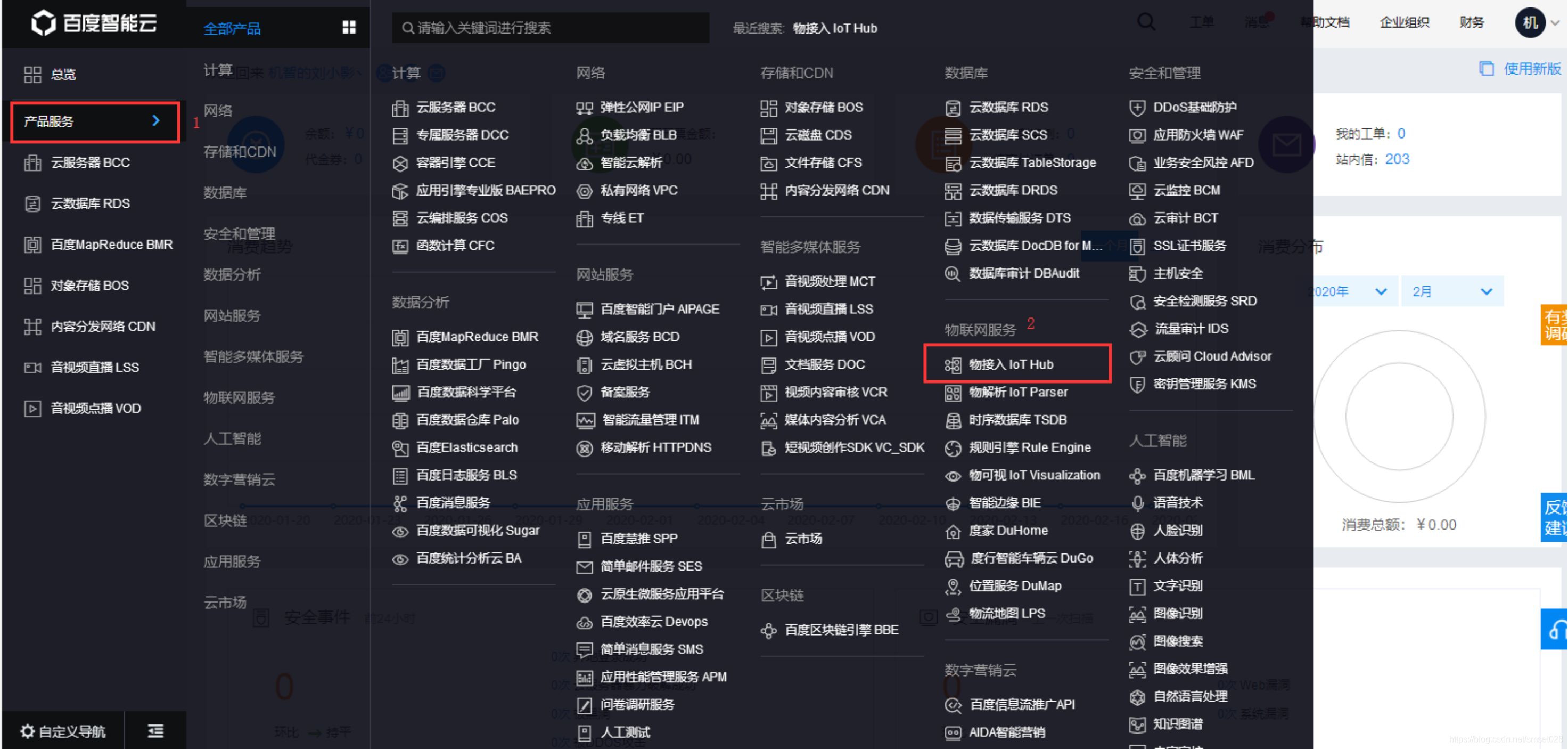

2. 進入產品服務，選擇物接入Iot Hub。

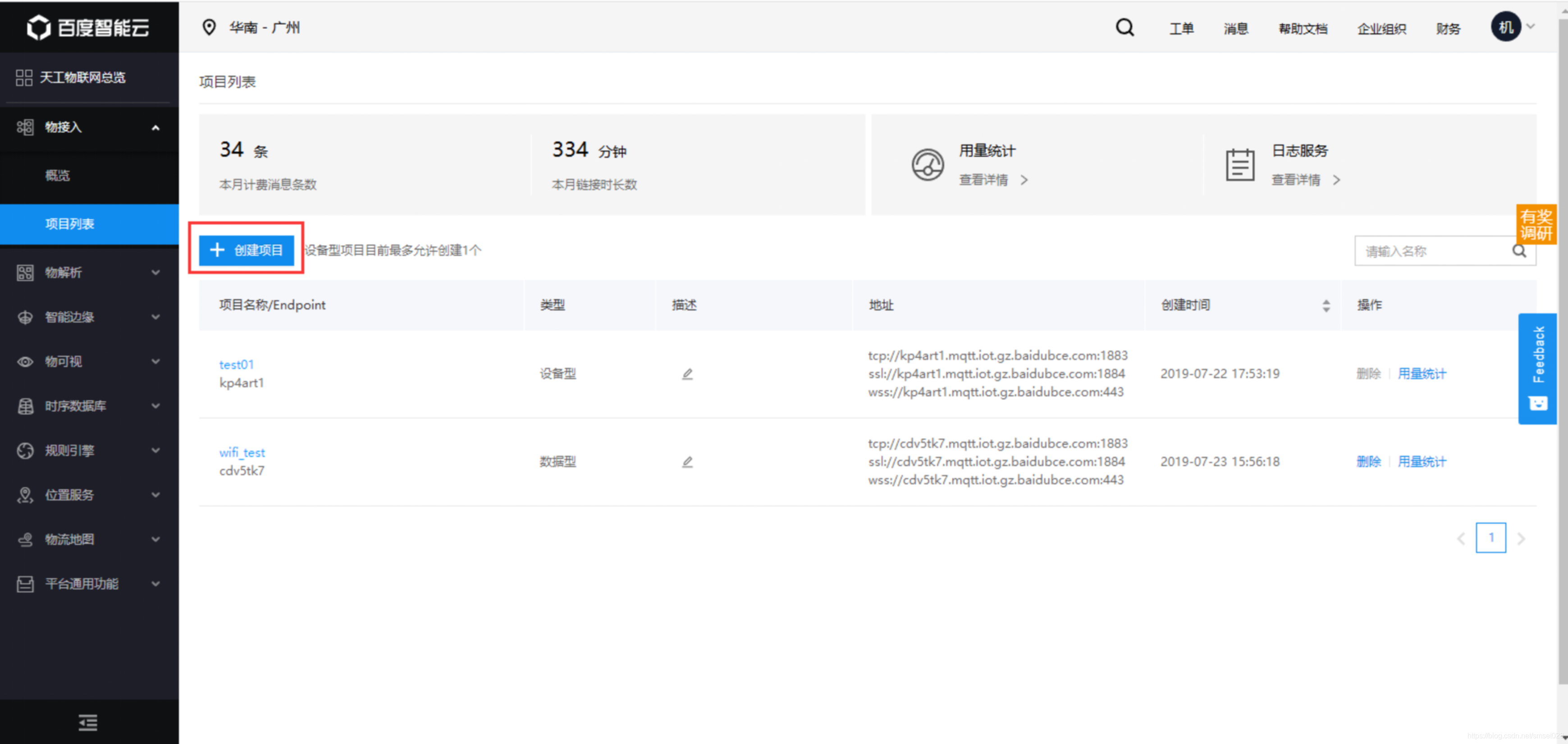

3. 選擇項目列表，點擊創(chuàng )建項目

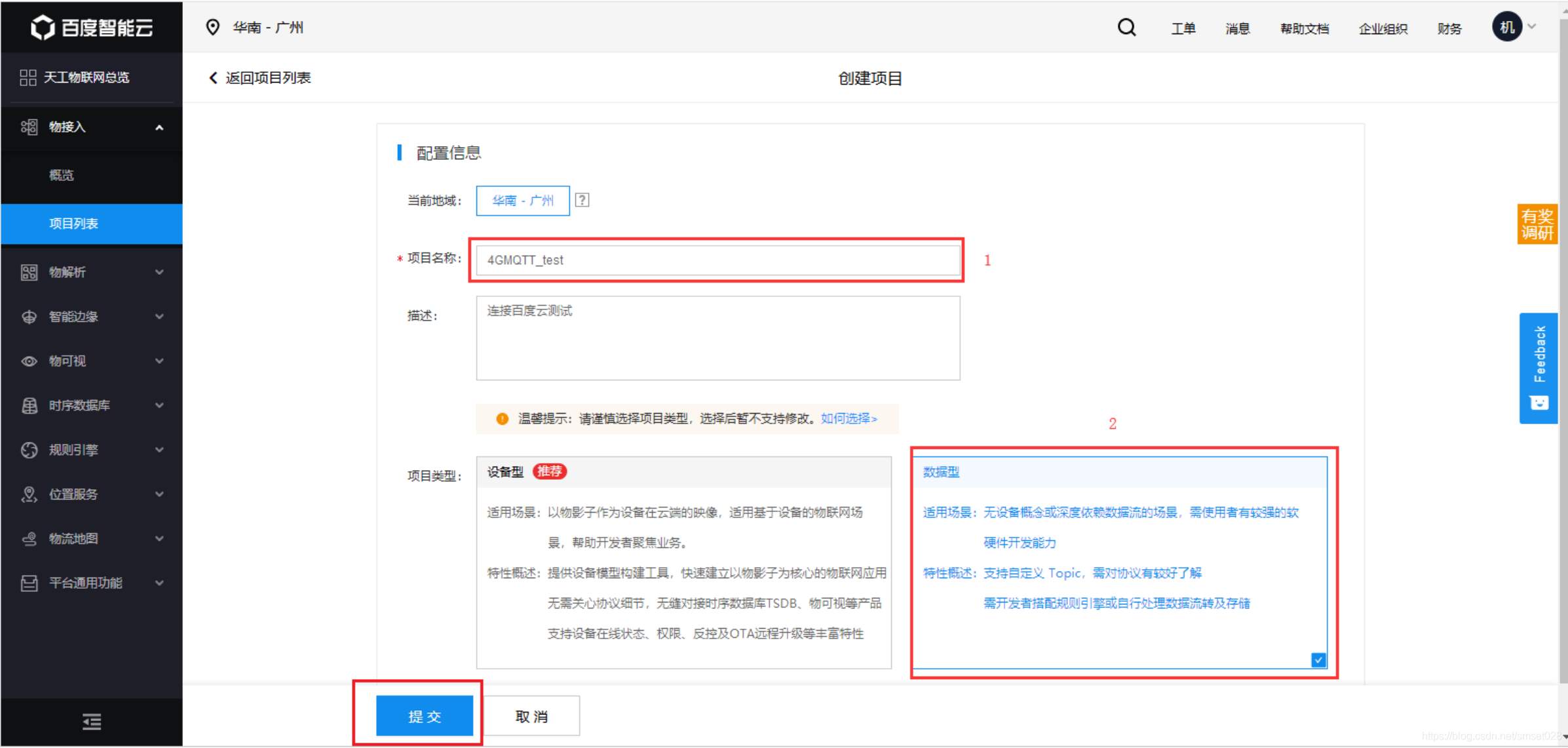

4. 填寫項目名稱(自定義)，項目類型選擇數據型，然后點擊提交

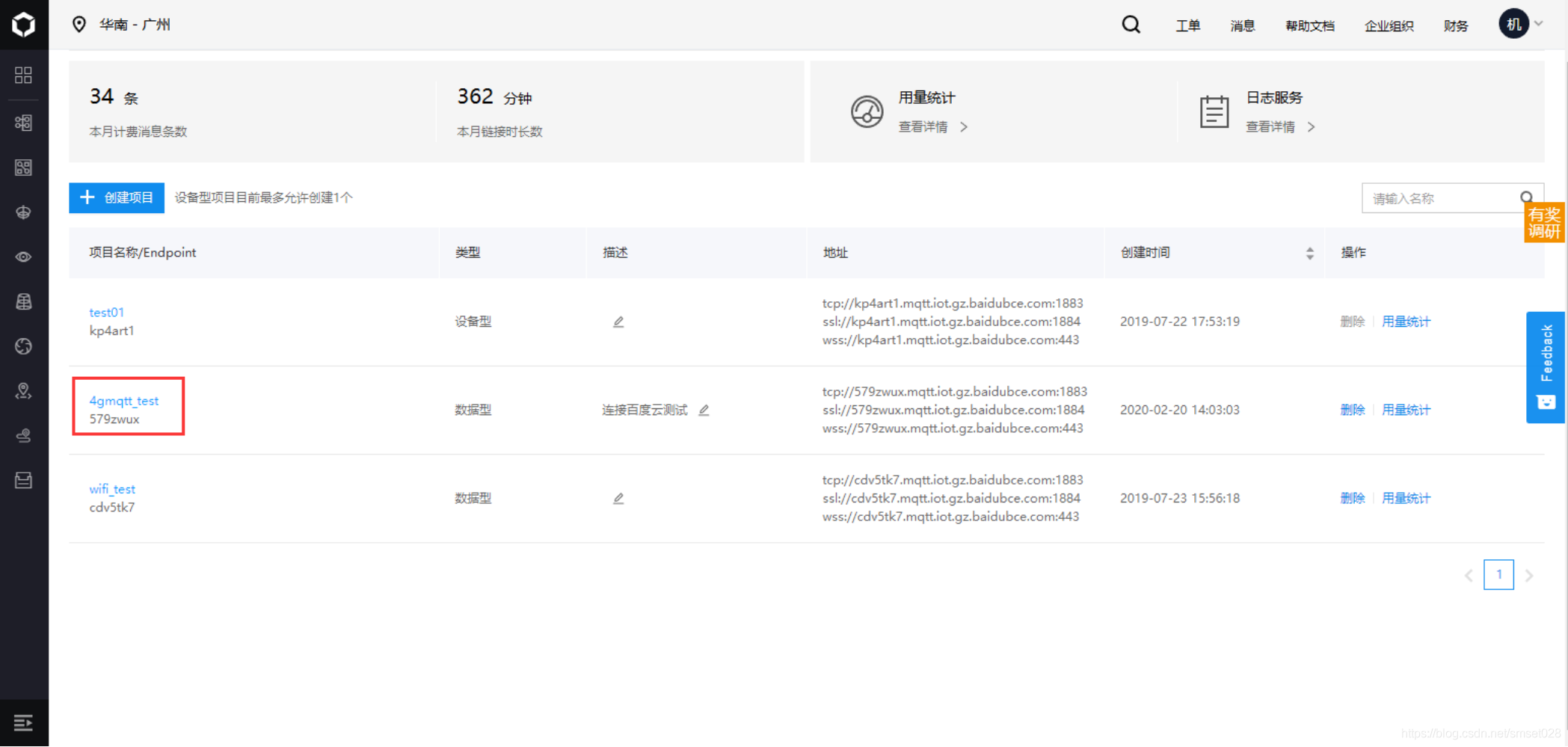

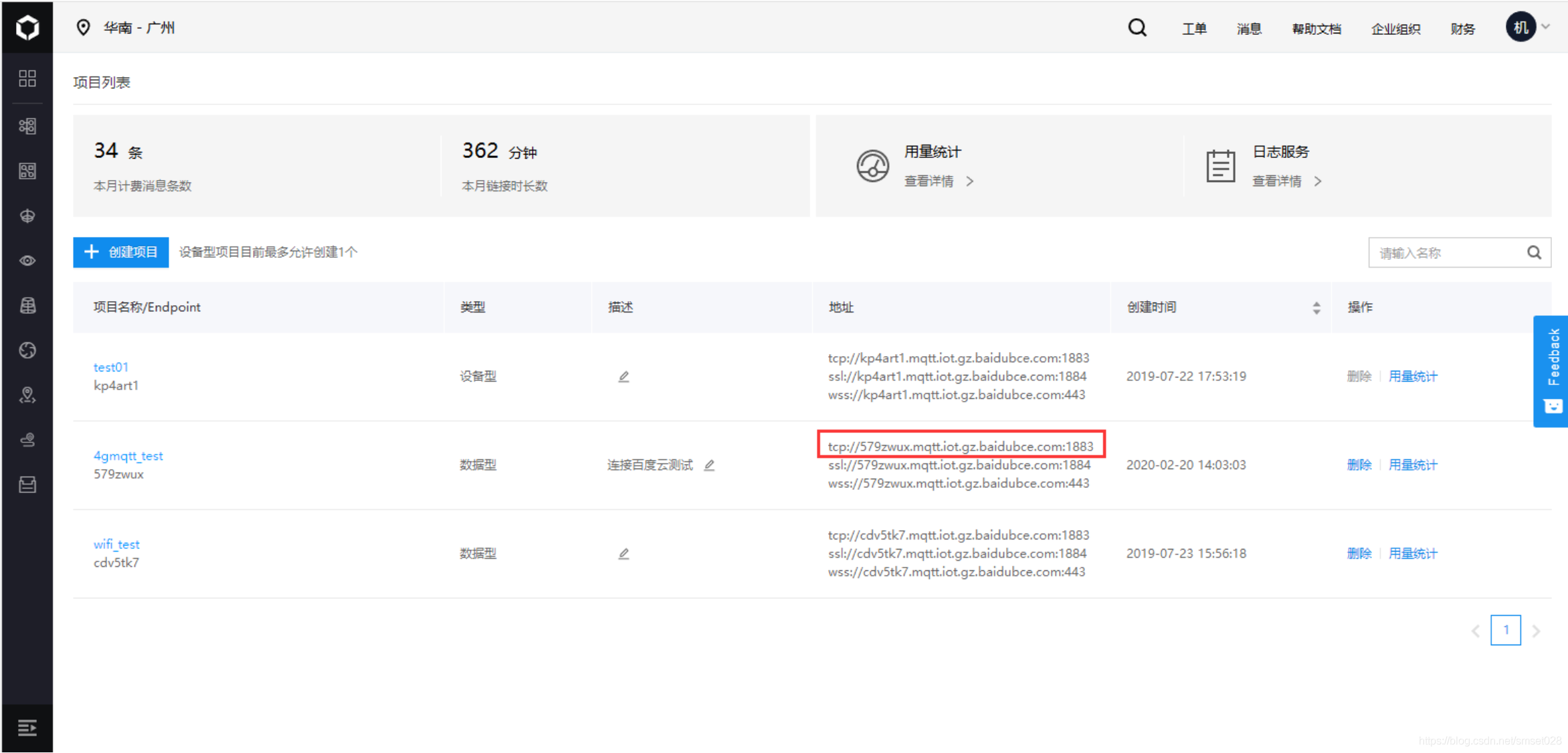

5. 項目創(chuàng )建成功后將第一個TCP的域名和端口復制下來，DTU連接到百度云IoT平臺需要配置這個域名和端口號。點擊項目名稱進入用戶、身份和策略的創(chuàng )建

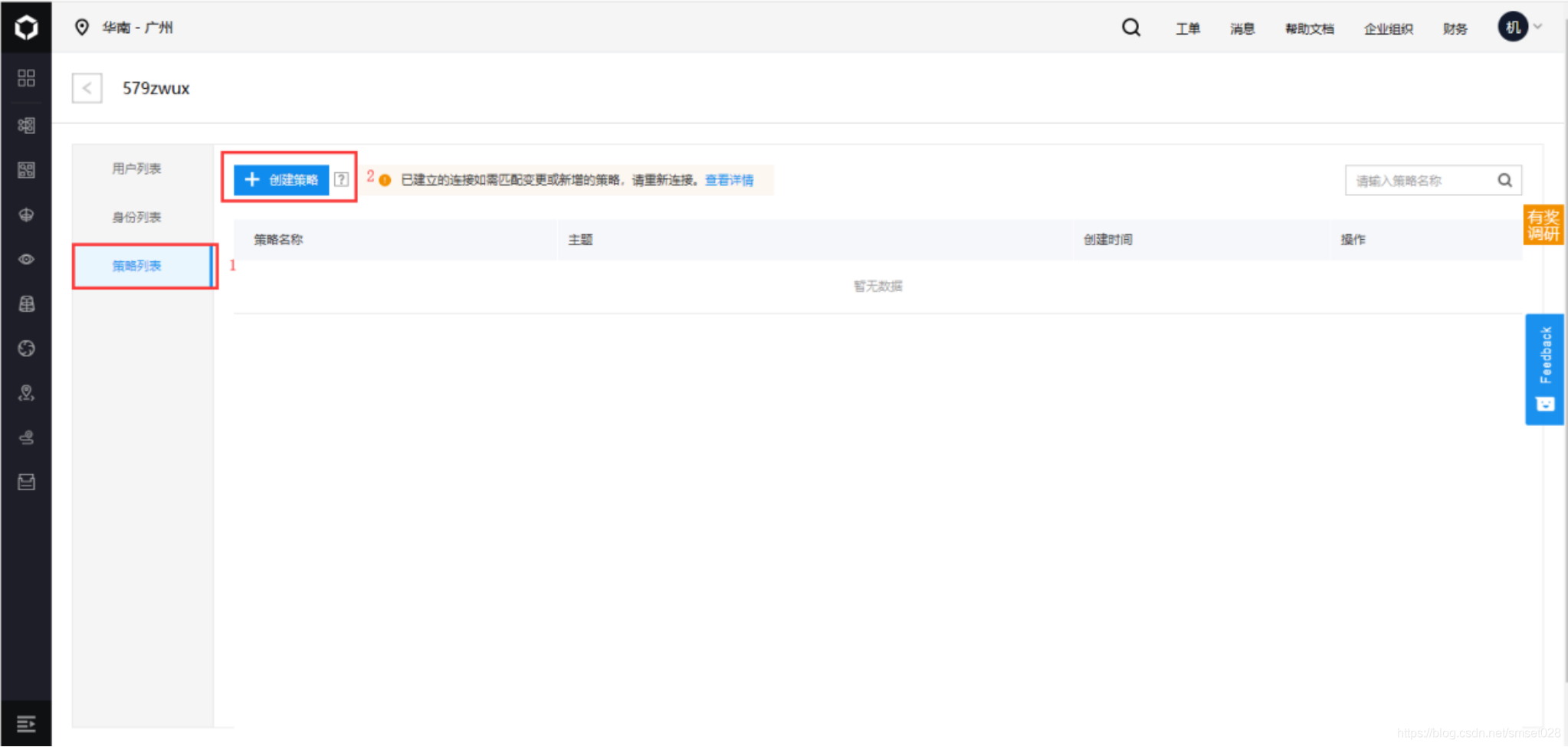

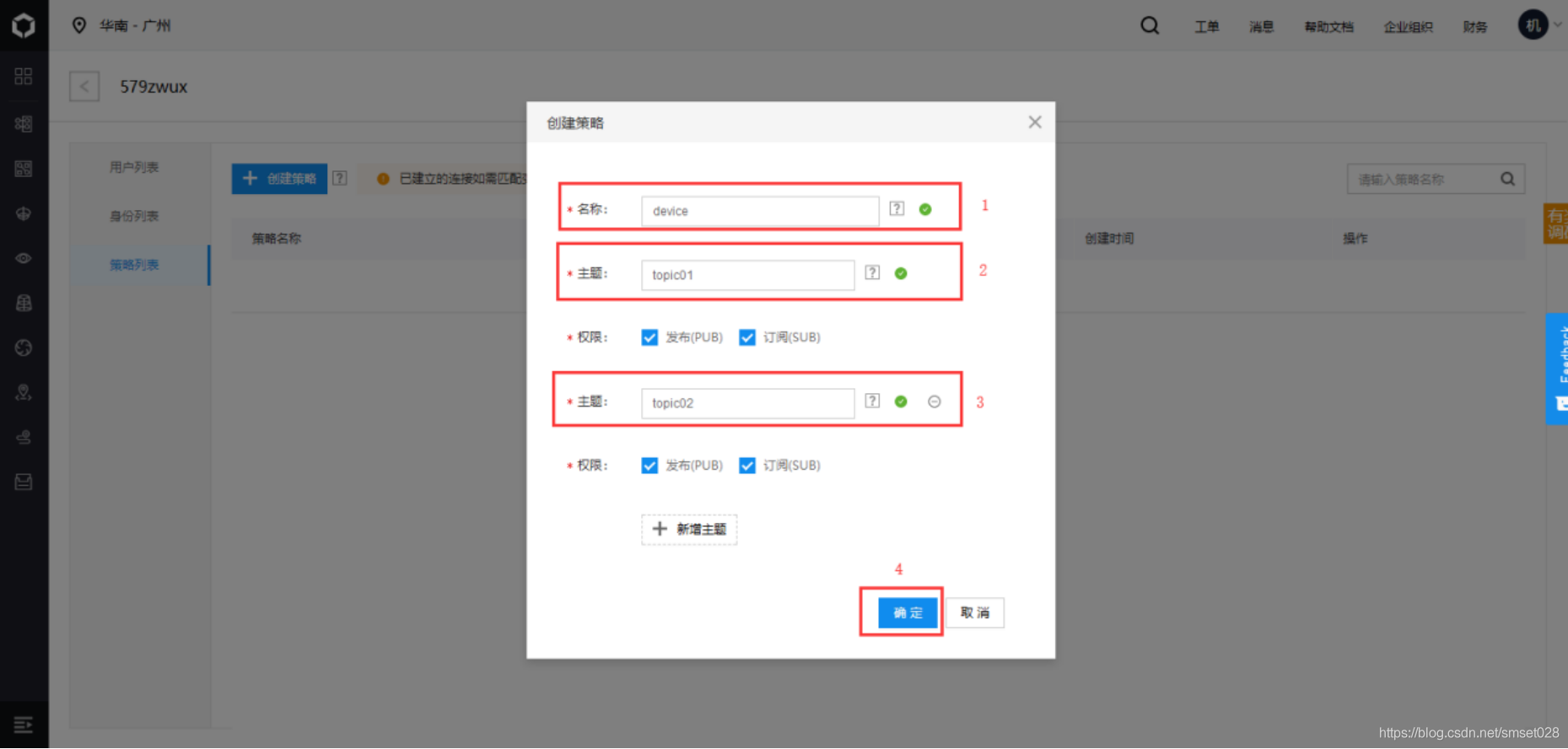

6. 先創(chuàng )建策略，也就是發布和訂閱號，創(chuàng )建兩個主題topic01和topic02，一個用于發布消息，一個用于訂閱消息，可以把兩個主題的發布和訂閱權限都勾上

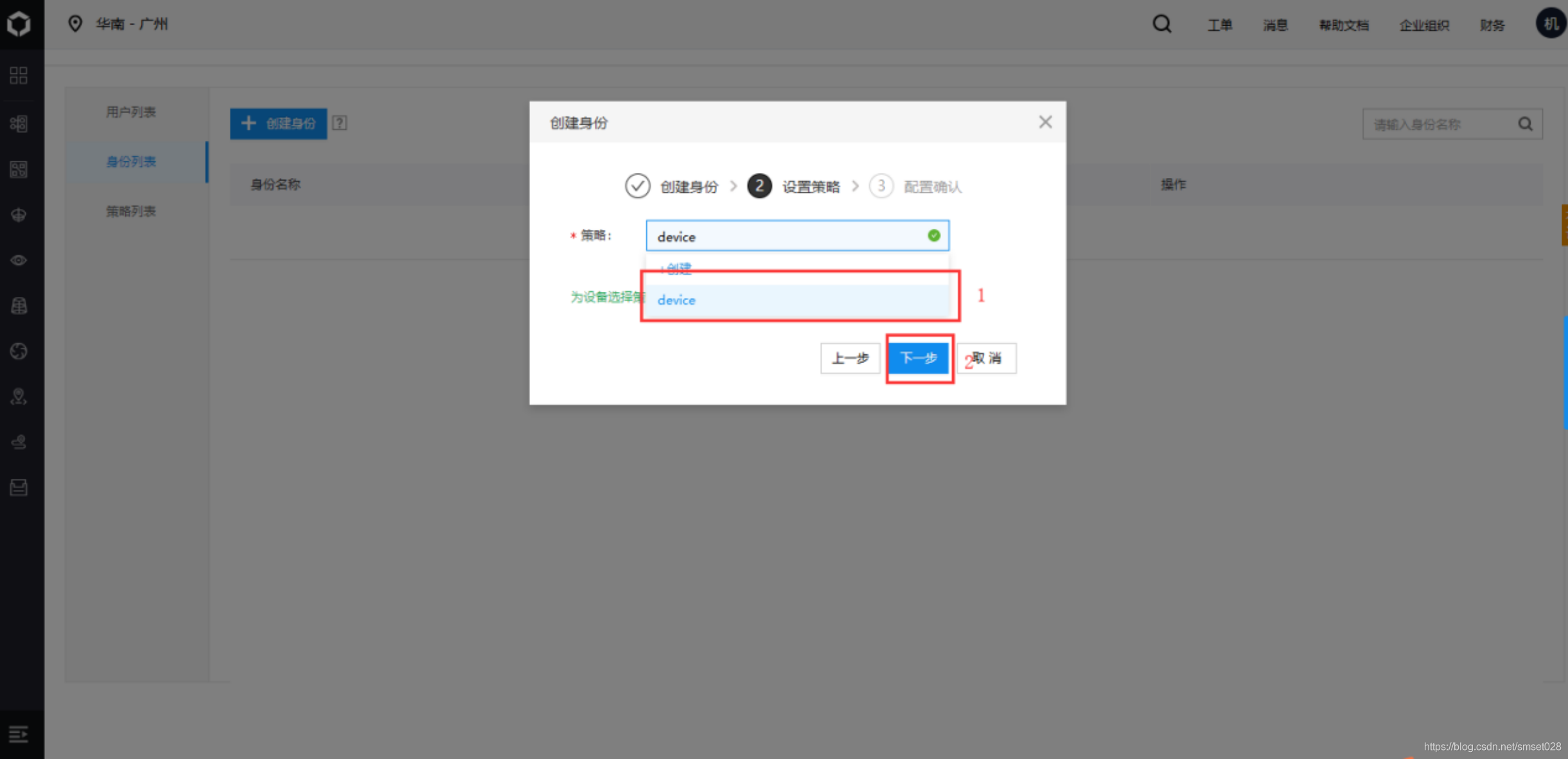

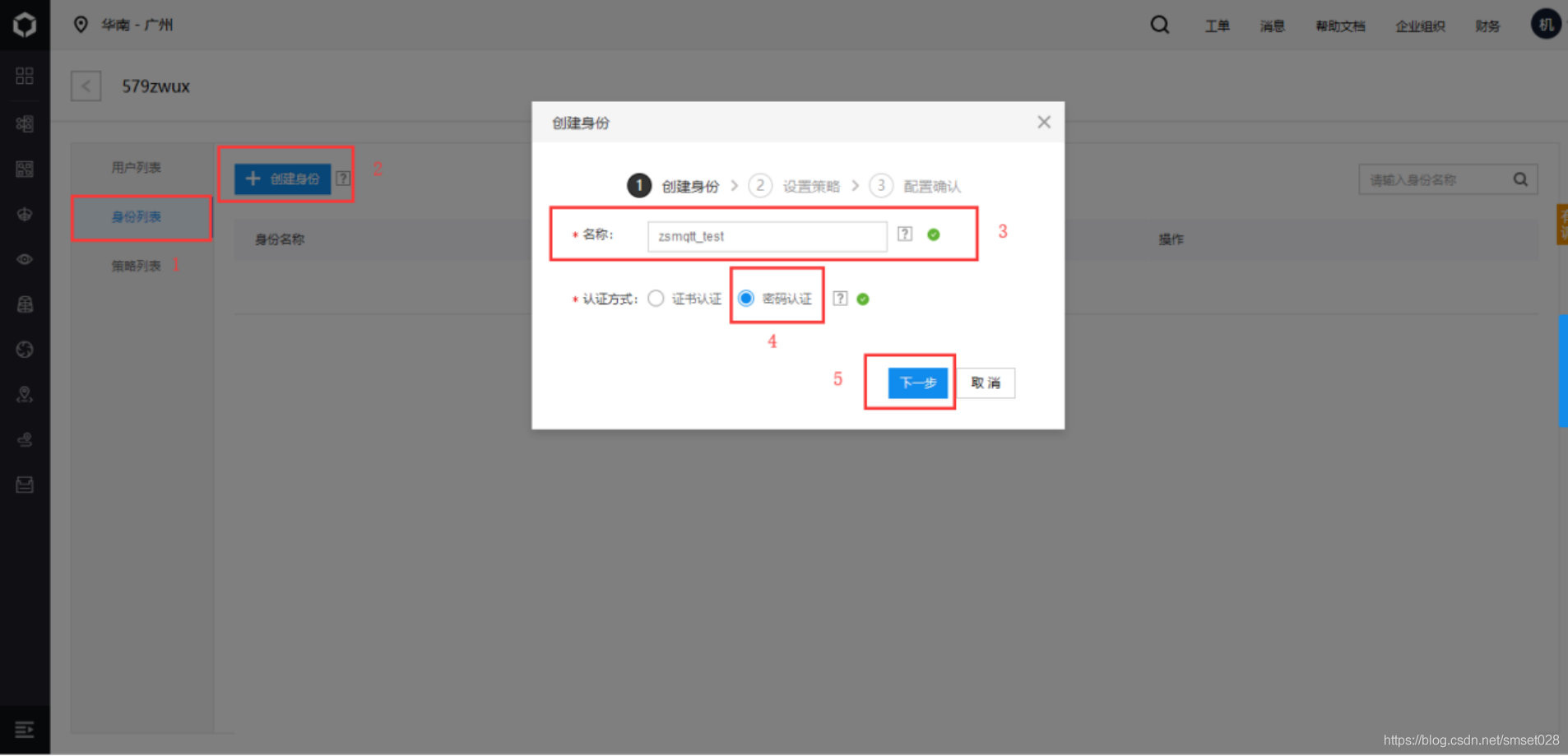

7. 策略創(chuàng )建成功后創(chuàng )建身份，認證方式選擇密碼認證，點擊下一步提示選擇策略，就選擇剛剛創(chuàng )建的策略，點擊下一步會(huì )自動生成秘鑰，將秘鑰復制進一個TXT文檔保存，后面登錄百度云IoT平臺需要將秘鑰配置進參數

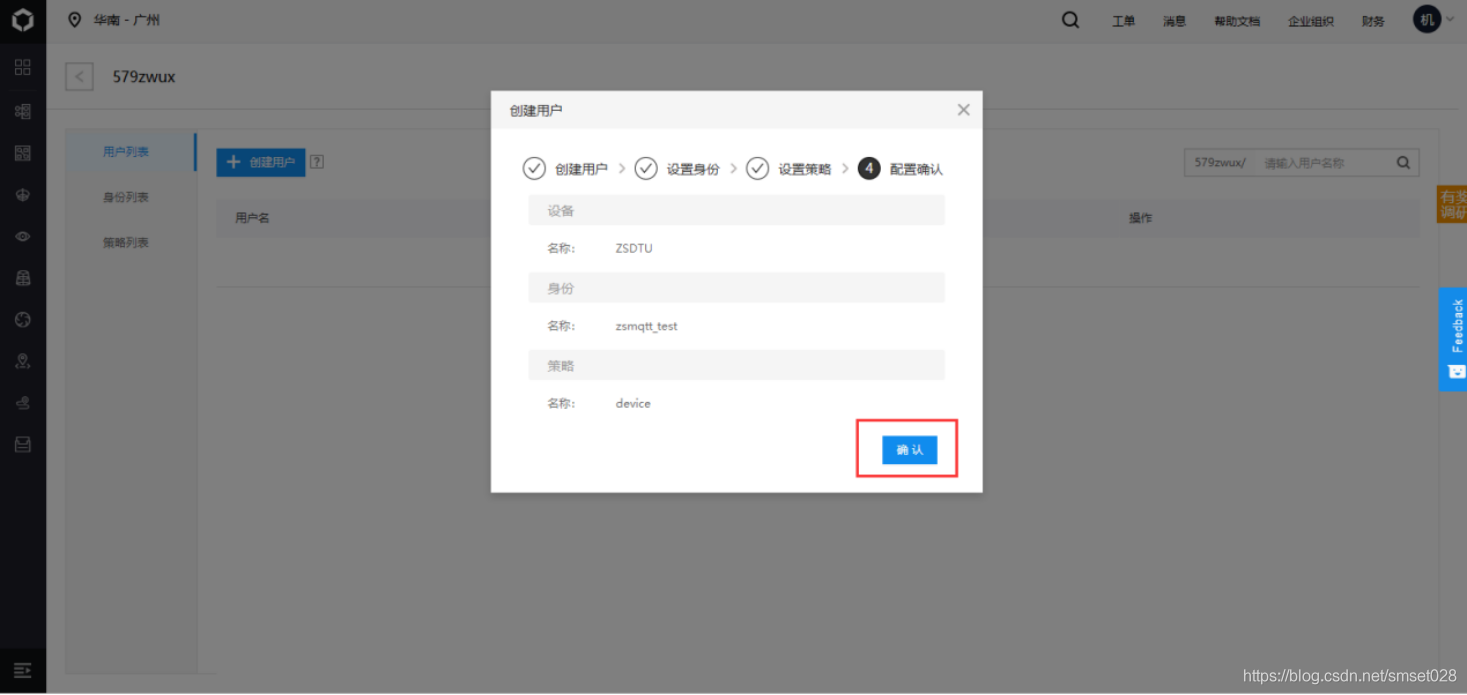

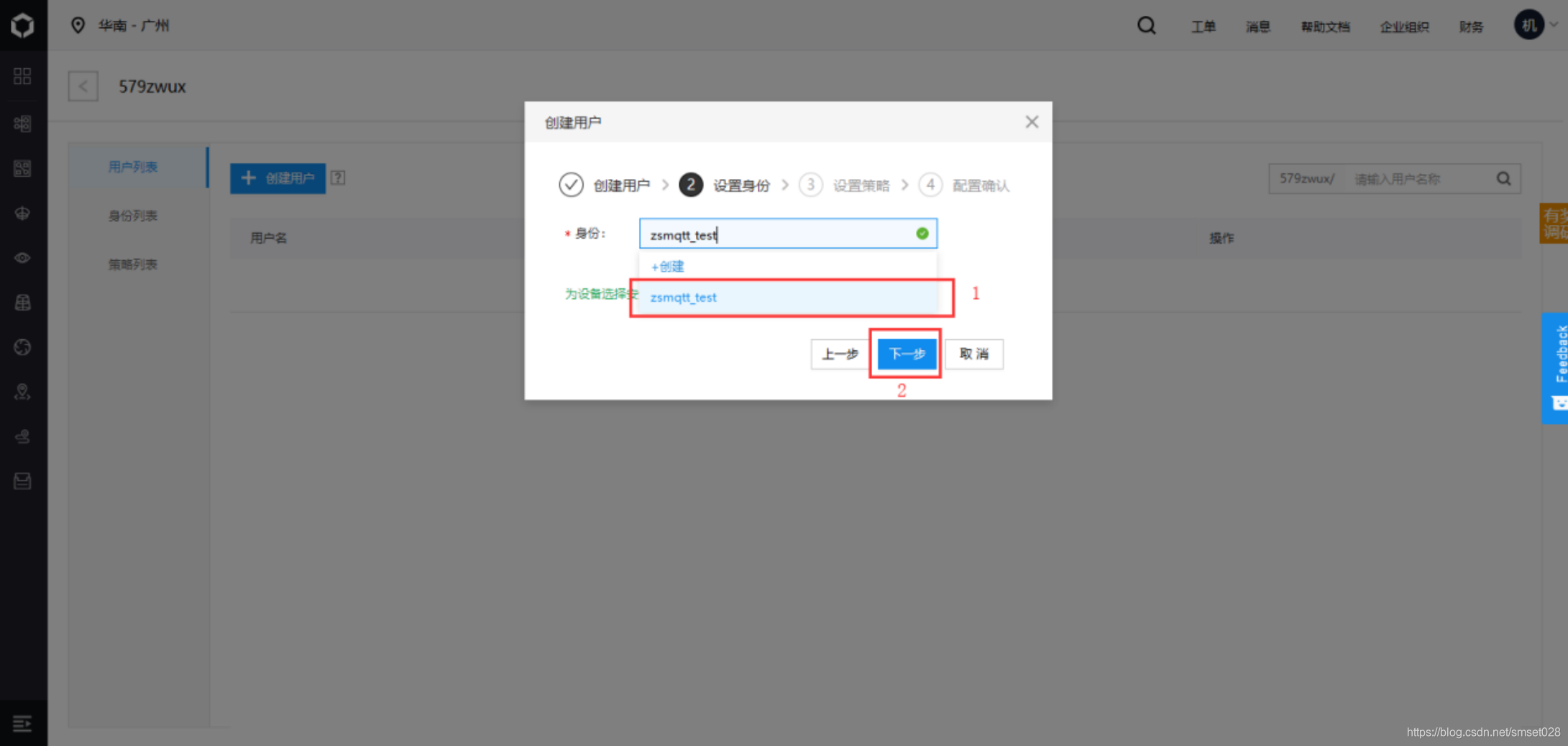

8. 身份創(chuàng )建成功后再創(chuàng )建用戶，點擊下一步設置身份，選擇剛剛創(chuàng )建的身份，然后點擊確認設置成功

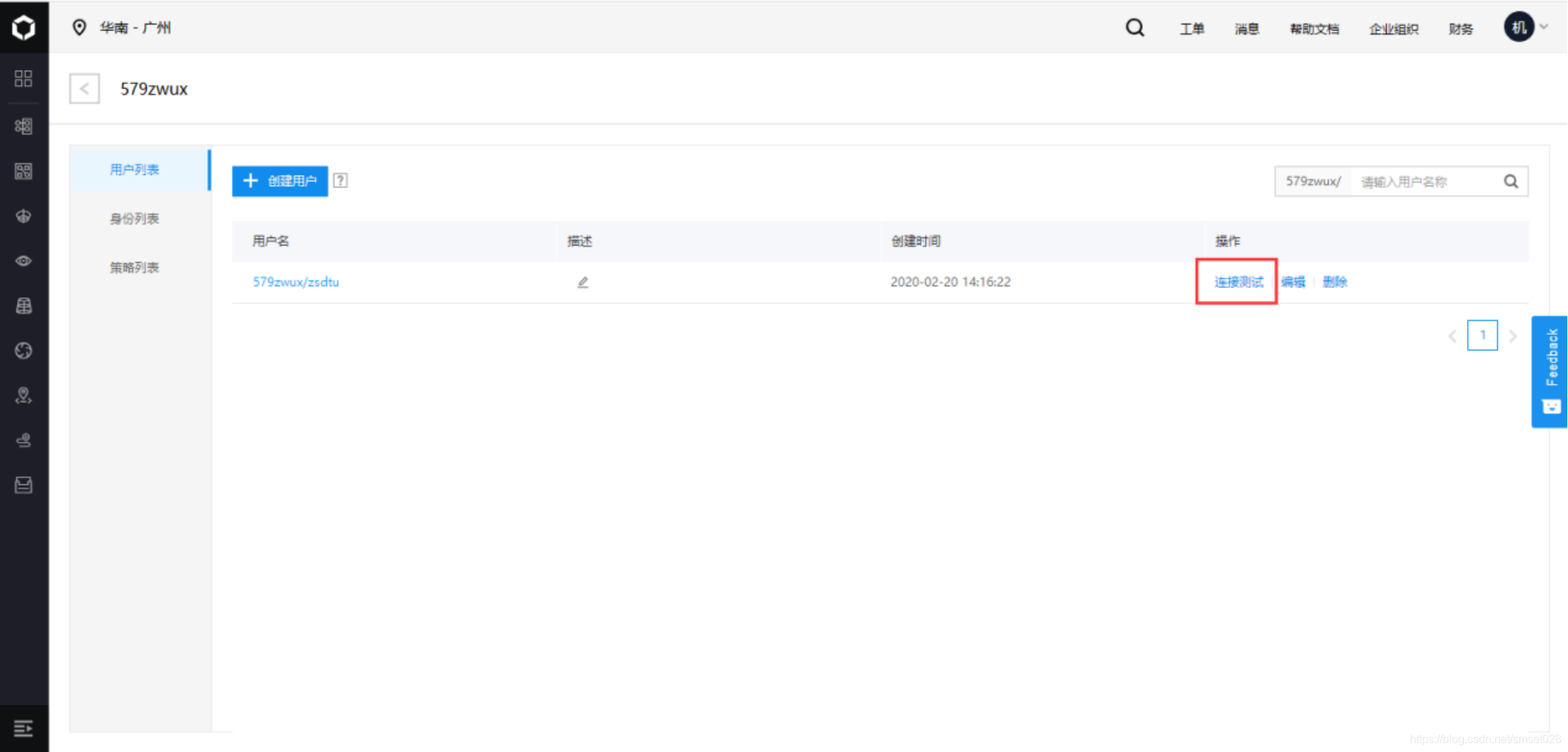

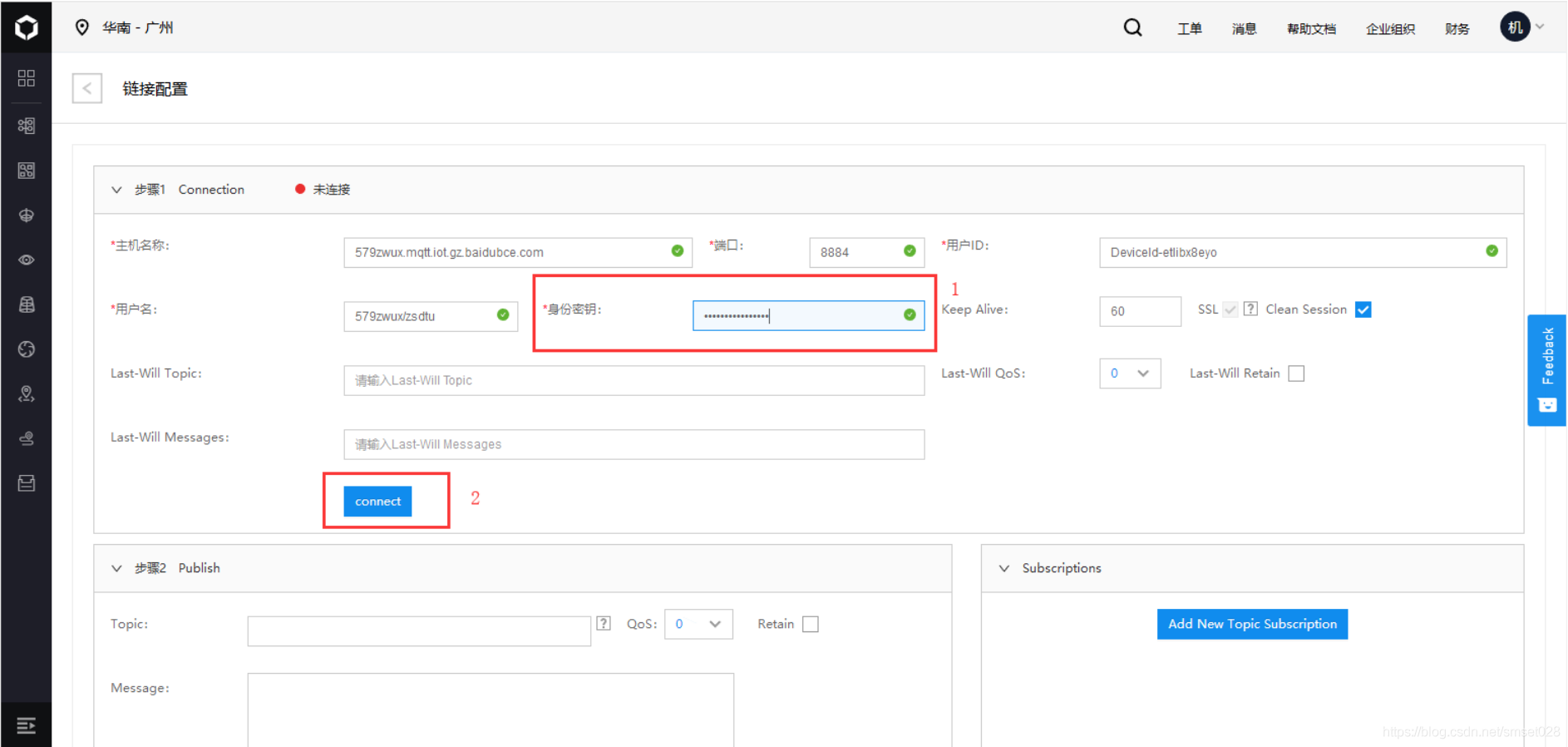

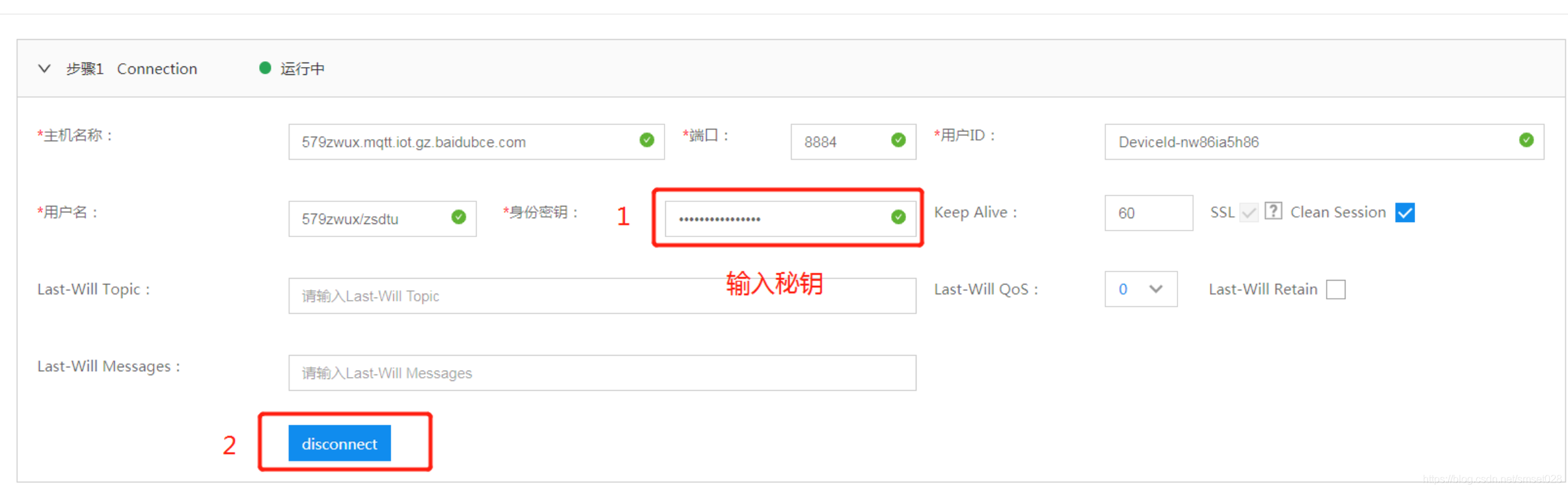

9. 用戶創(chuàng )建成功后點擊連接測試，將生成的秘鑰填入身份秘鑰，然后點擊connect連接

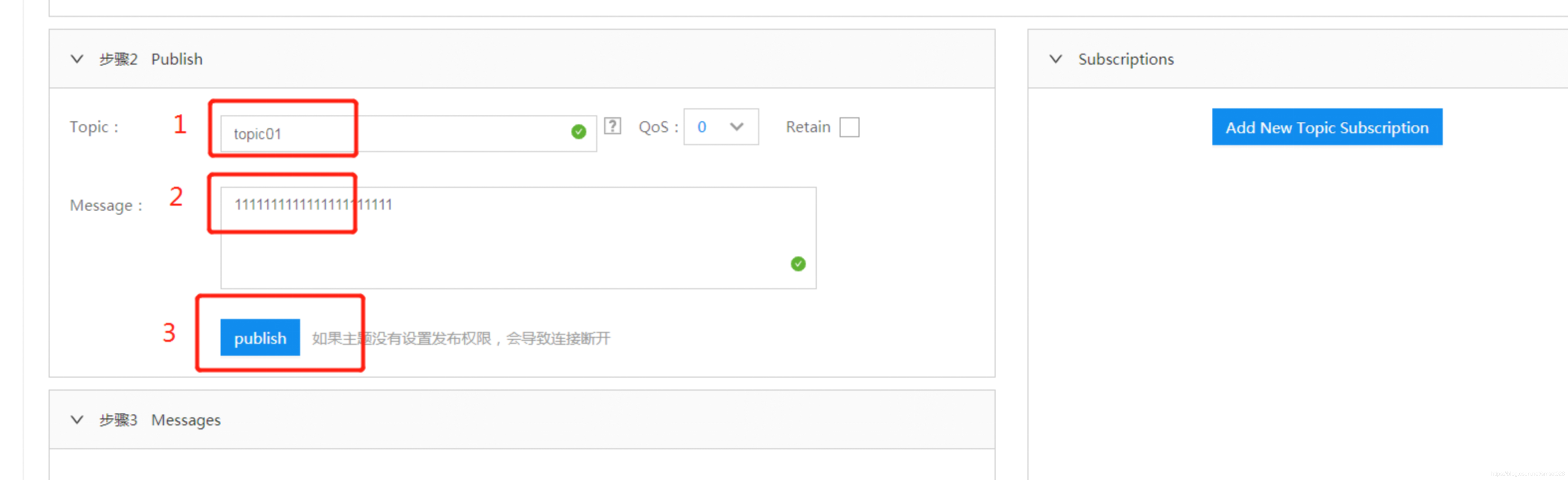

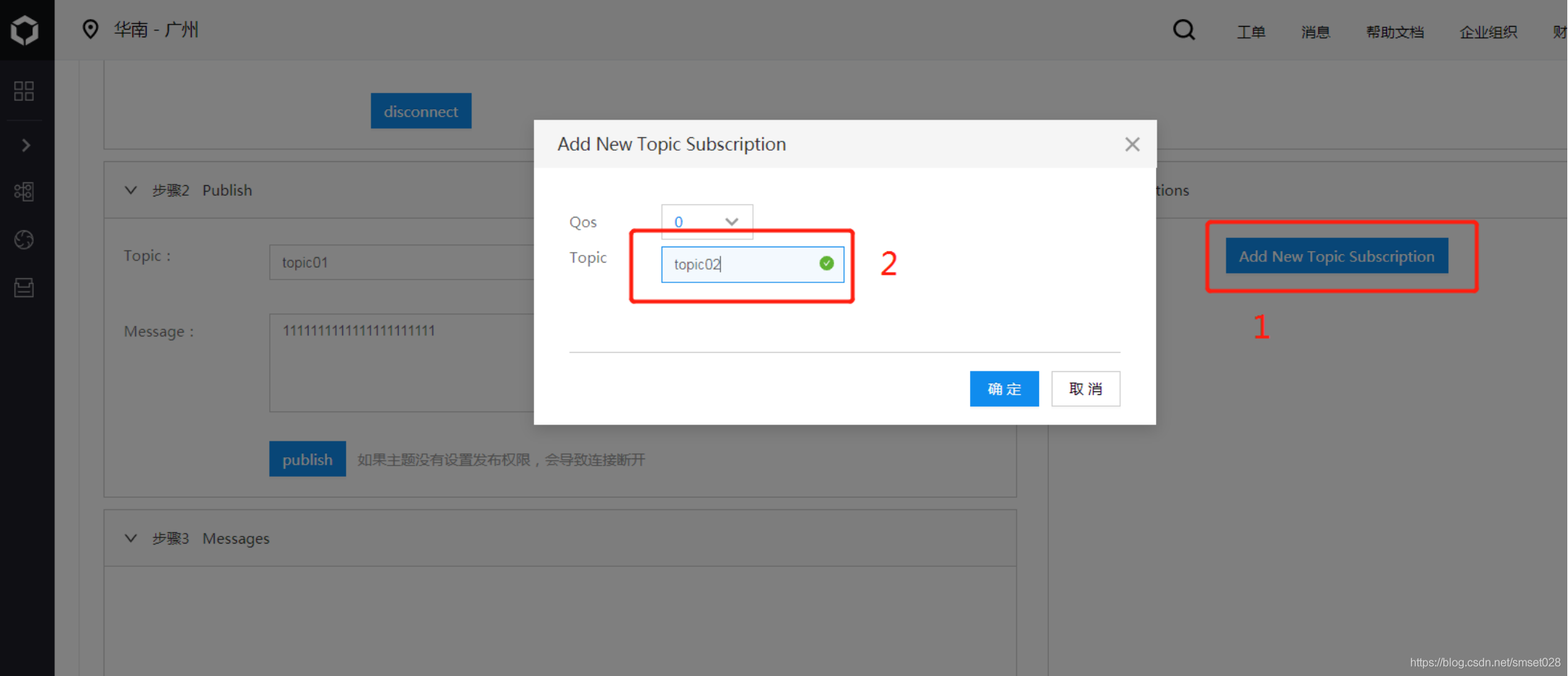

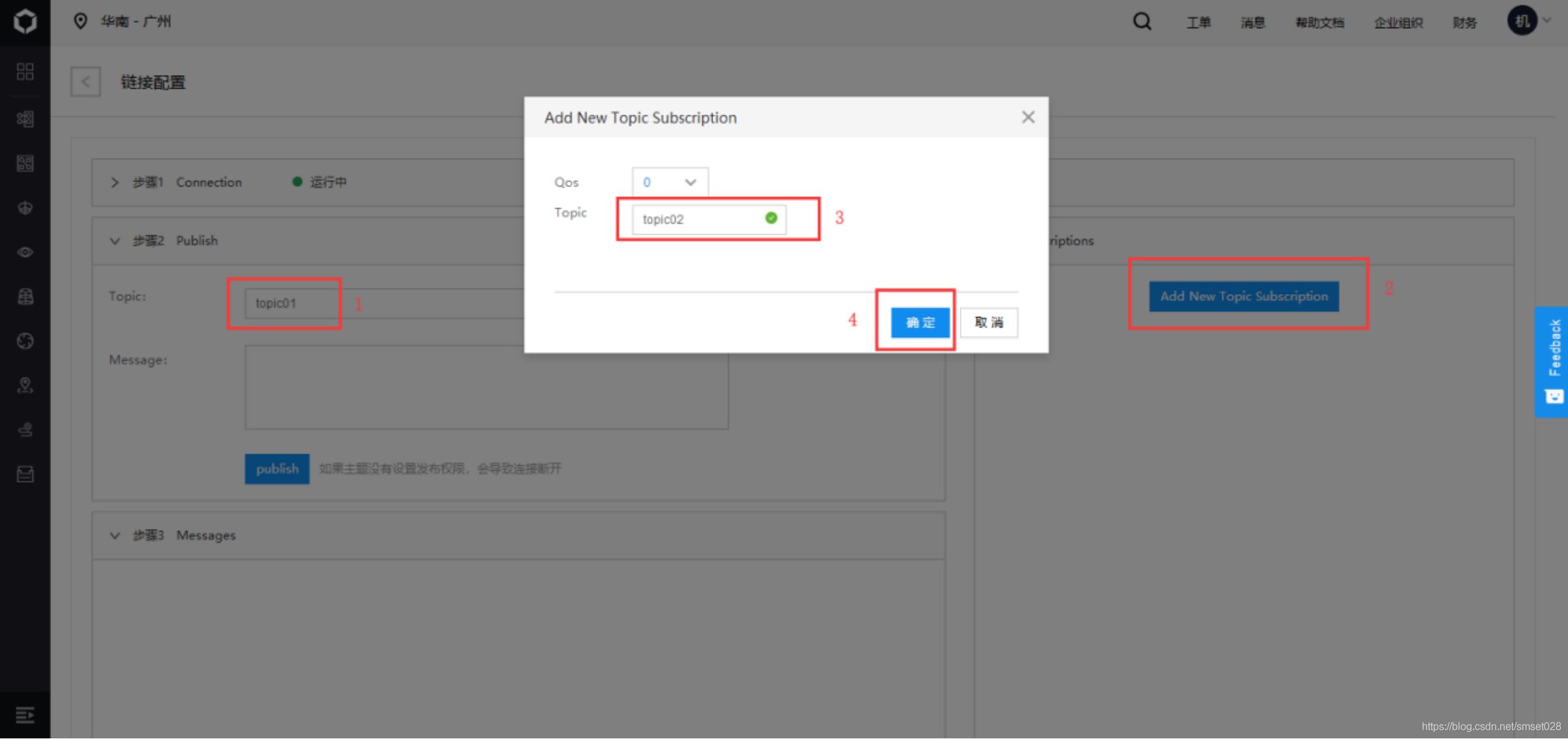

10. 連接成功以后在第一個Publish的 Topic中填入發布號topic01，在Subscriptions中新建一個訂閱號topic02

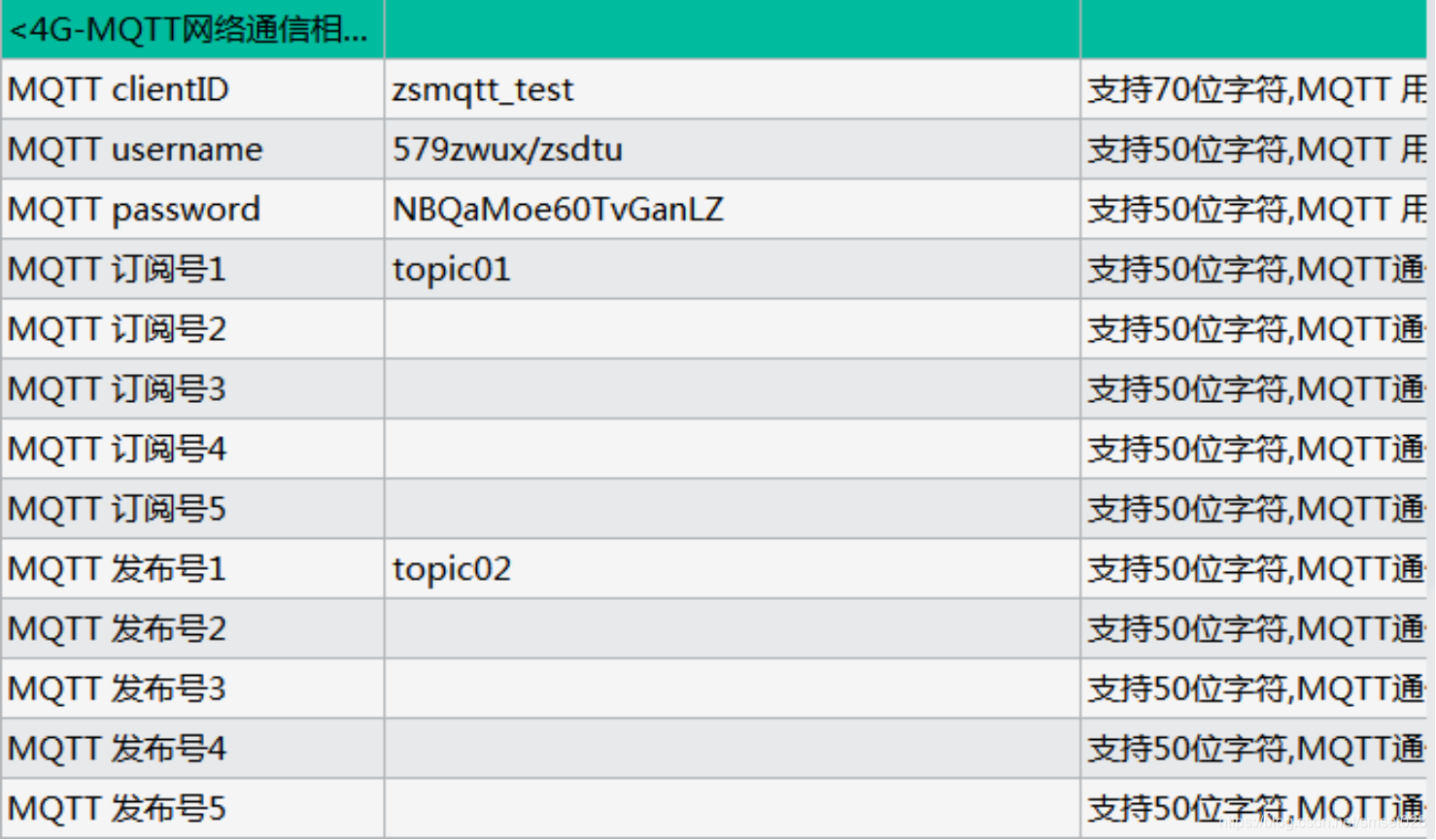

11.接下來打開參數配置軟件，進行參數配置，將云開關關閉，網絡(luò )通信協議設置為MQTT。將身份名稱設置進Client ID;用戶名稱設置進username;身份秘鑰設置進password;主題1 topic01設置進訂閱號1;主題2 topic02設置進發布號1;將項目域名和IP填入MQTT域名和端口號，設置完以后復位設備

說明： RTU默認有5個發布號和訂閱號，設備可以收到5個訂閱號發送的消息，同時也可以往5個發布號發送消息，默認串口數據會(huì )往5個發布號發送消息。當用戶只想要向某一個發布號發送消息時，需要加個前綴包pubx:，比如往第一個發布號發送消息，發送的數據前加上pub1:，往第二個發布號發送消息時加上pub2:，以此類推。如果用戶不需要多與的訂閱號或者發布號，為了節約MCU資源，可以將多余的訂閱號/發布號設置為空。測試時可以先配置一個訂閱號和發布號。

參數配置如下：

MQTT域名和端口號需要到返回物聯網套件查看:

12.將參數配置軟件切換到控制模式測試，讀取DTU狀態，狀態=5就說明已經連接上百度云IoT服務器了，可以進入到透明傳輸測試，測試和百度云IoT平臺之間的通信。

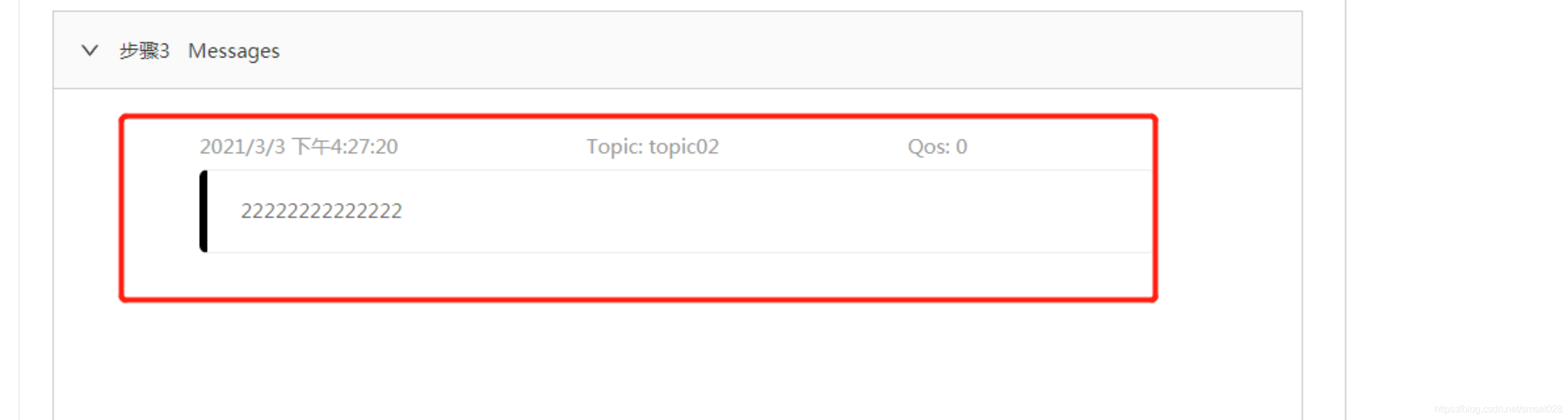

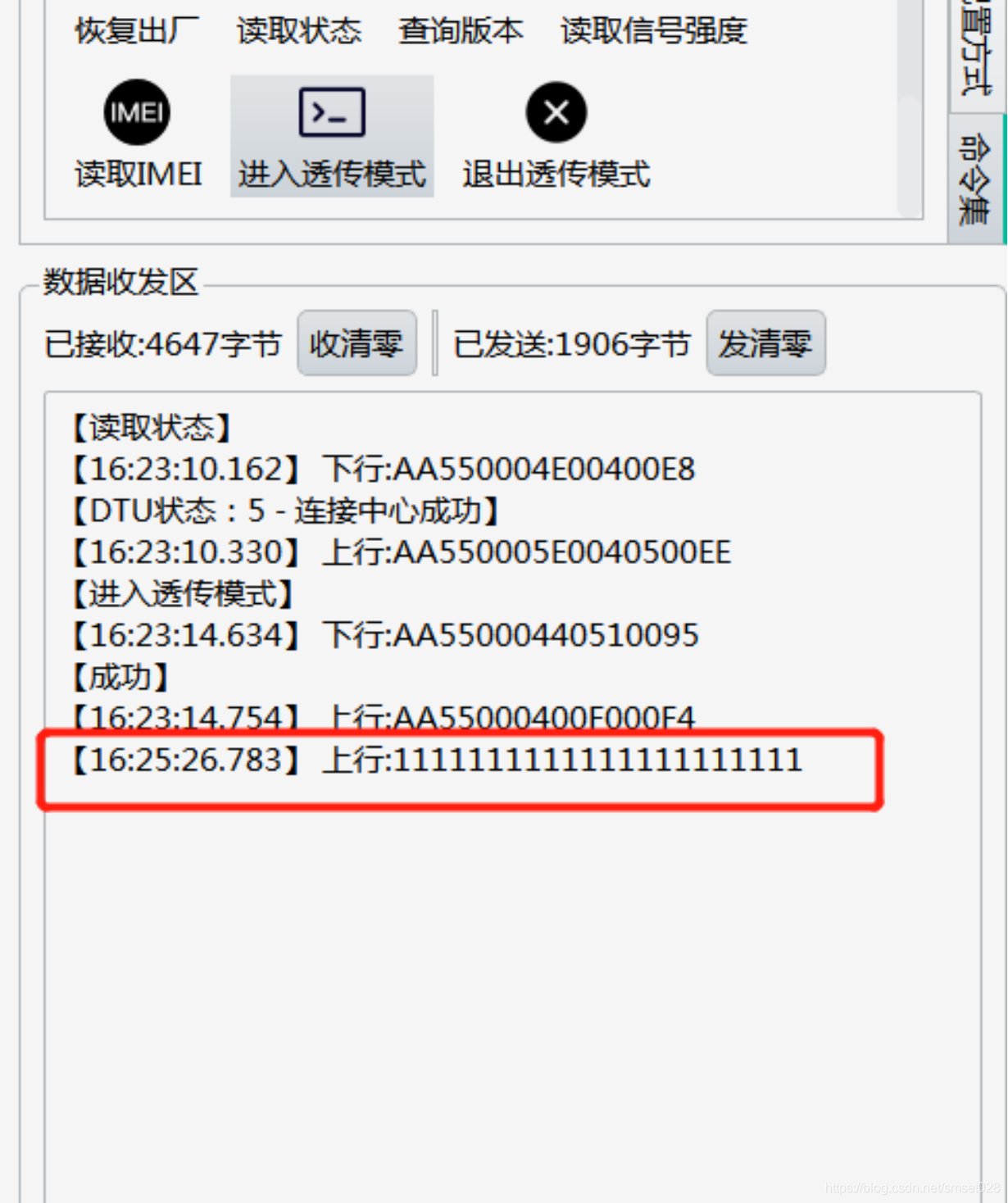

通過串口發送數據，可以在百度云IoT平臺步驟3 Messages可以查看串口上行的數據，從步驟2的Message 填寫數據并Publish，DTU串口也會(huì )收到平臺下發的數據。

IoT平臺發送數據到RTU：

RTU發送數據到百度云IoT平臺：平臺先訂閱接收主題

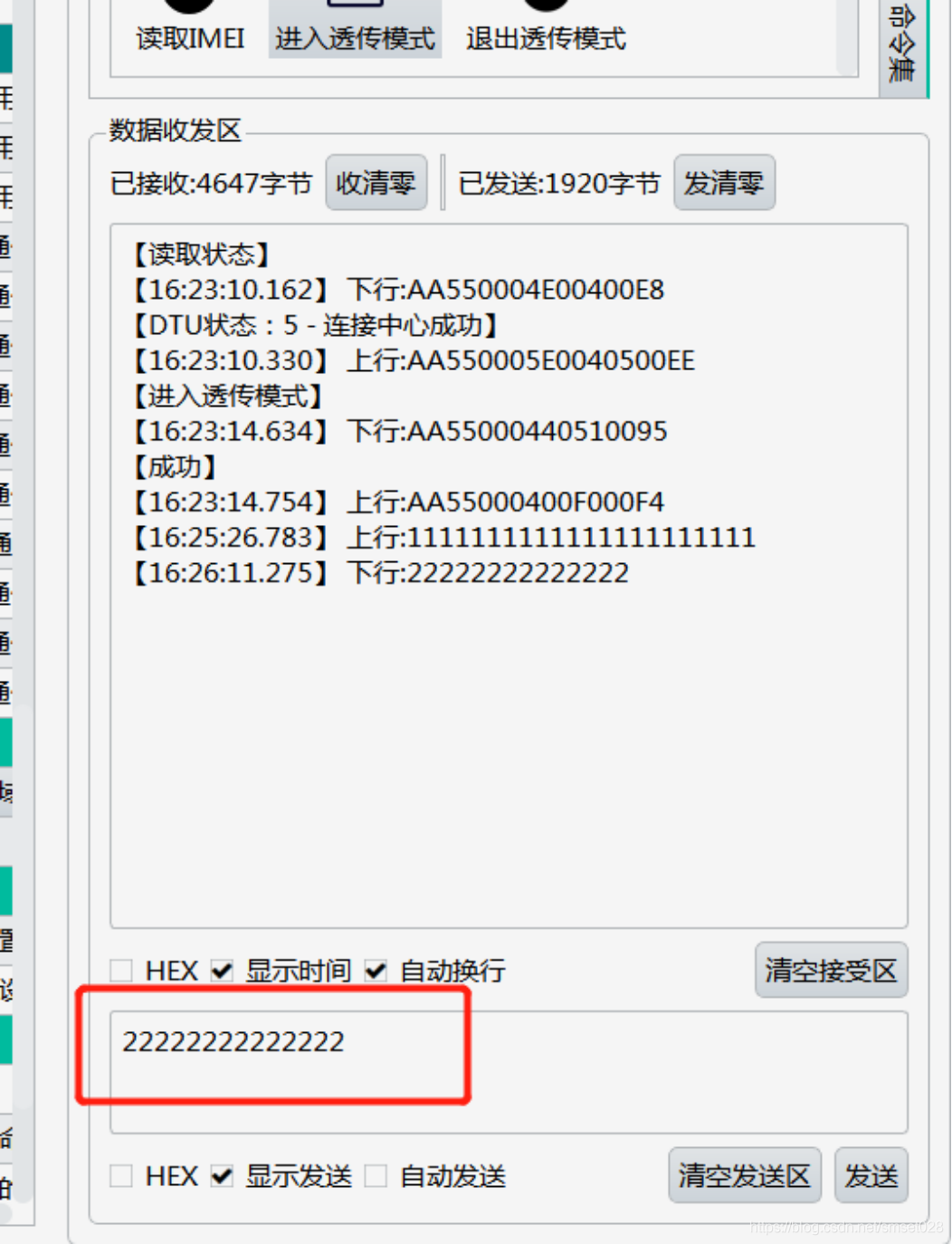

參數配置軟件發送數據到DTU串口：

平臺端查看收到的數據：
