LTE-659 4G DTU系列 阿里云平臺連接教程

今天介紹眾山物聯設備 LTE-659 4G DTU如何接入阿里云平臺系列。

LTE-659是Cat 1模塊、物聯網4gdtu終端，支持MQTT協議對接各種IOT物聯云，支持RS485通信、RS232串口的Modbus協議數據轉移到TCP/UDP/HTTP/MQTT客戶端平臺，雙向透明傳輸。支持心跳包、注冊包自定義前綴、虛擬串口、各類組態軟件對接等多種功能。

對4G DTU物聯網技術感興趣歡迎各種技術交流，TEL咨詢：028-64267900

硬件準備

1) LTE-659 4G DTU一套，包含DTU主機、4G天線、12V電源。

2) 4G 數據卡一張，移動，聯通，電信均可。

3) USB轉232/485串口線配件，用于連接電腦和設備。

電源和串口接線說明：

電源紅線接VIN，白線接GND，232接口和USB轉232轉接頭交叉接，RX-TX,TX-RX,GND-GND。

軟件準備

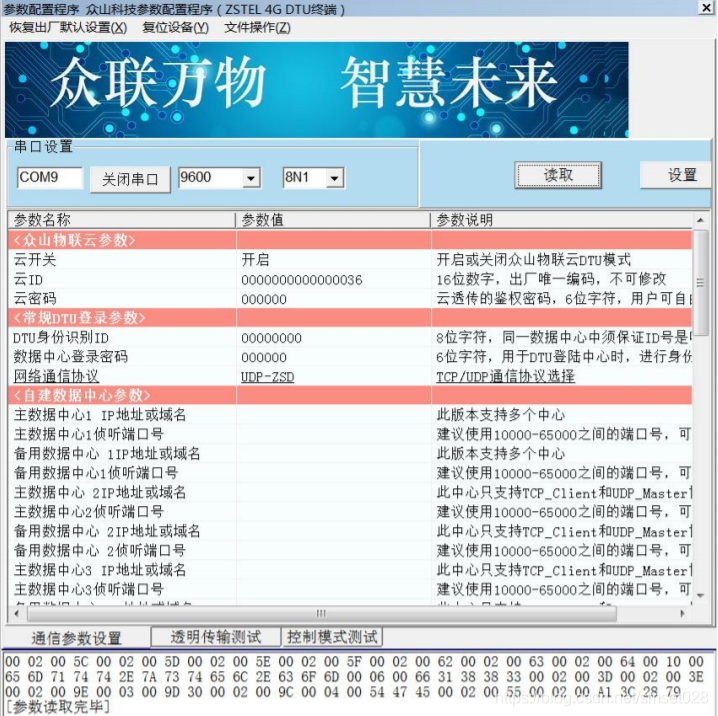

DTUCONFIG參數配置軟件

三、阿里云IOT平臺登錄

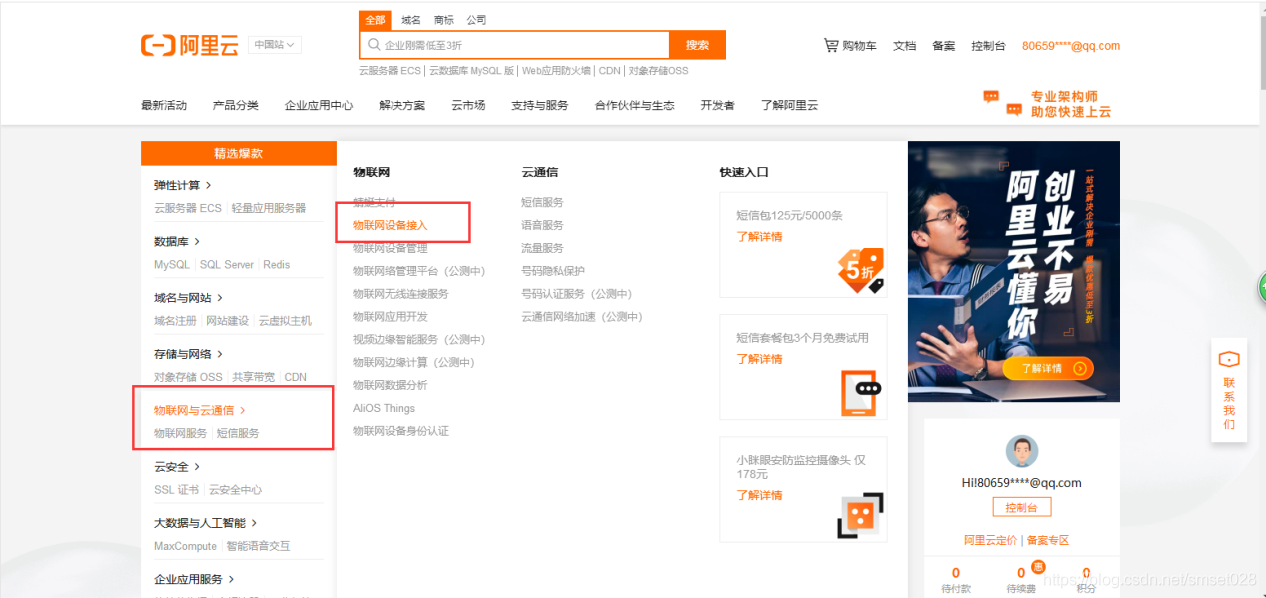

1)登錄阿里云IOT平臺，然后選擇物聯網與云通信-物聯網設備接入

(如果沒有阿里云IOT平臺賬號，需要先注冊阿里云賬號，然后再登錄)

瀏覽器訪問阿里云IOT主頁：https://www.aliyun.com

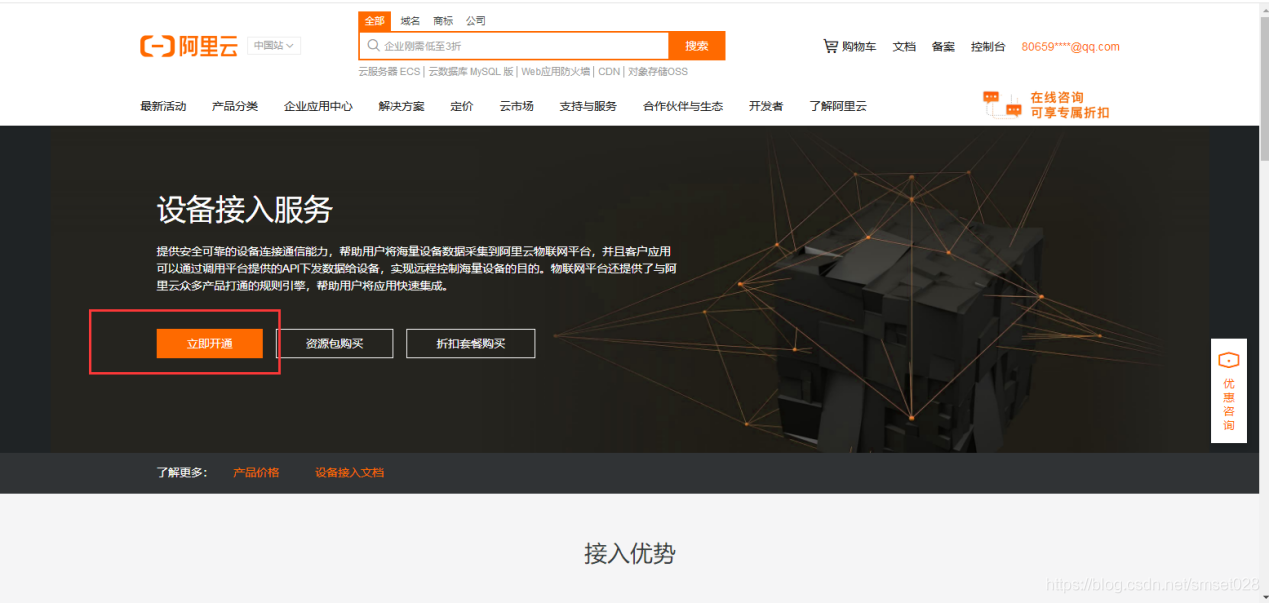

2)開通設備接入服務

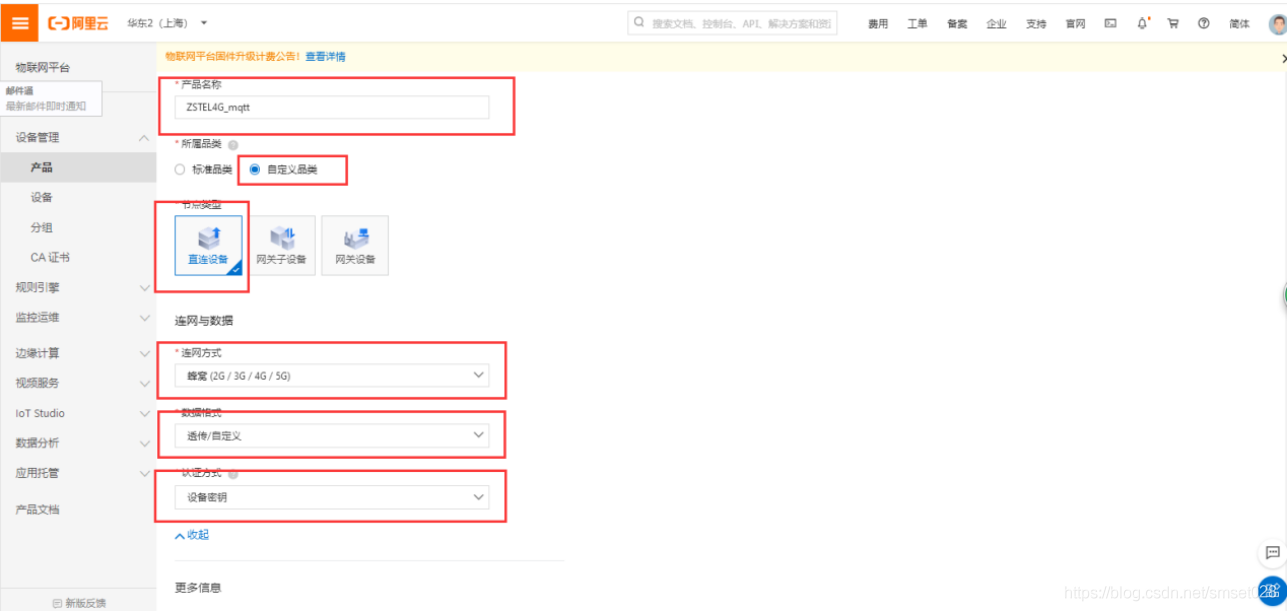

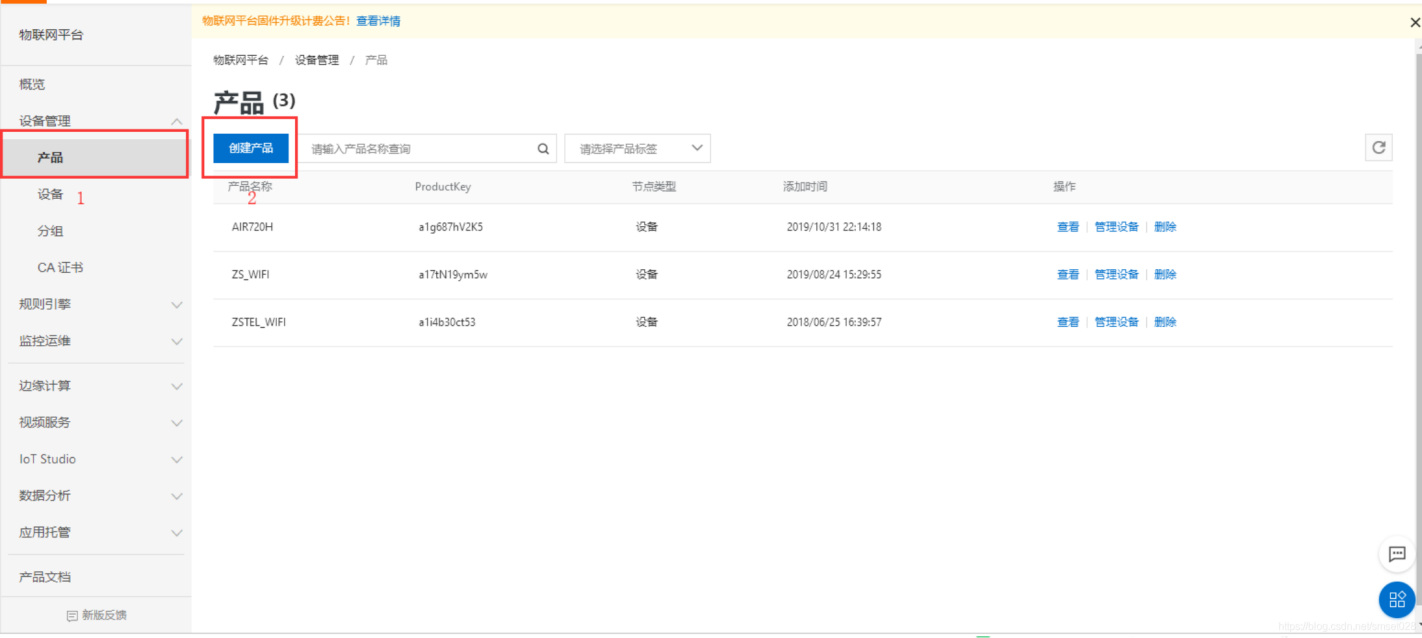

3) 進入產品管理，點擊創(chuàng )建產品

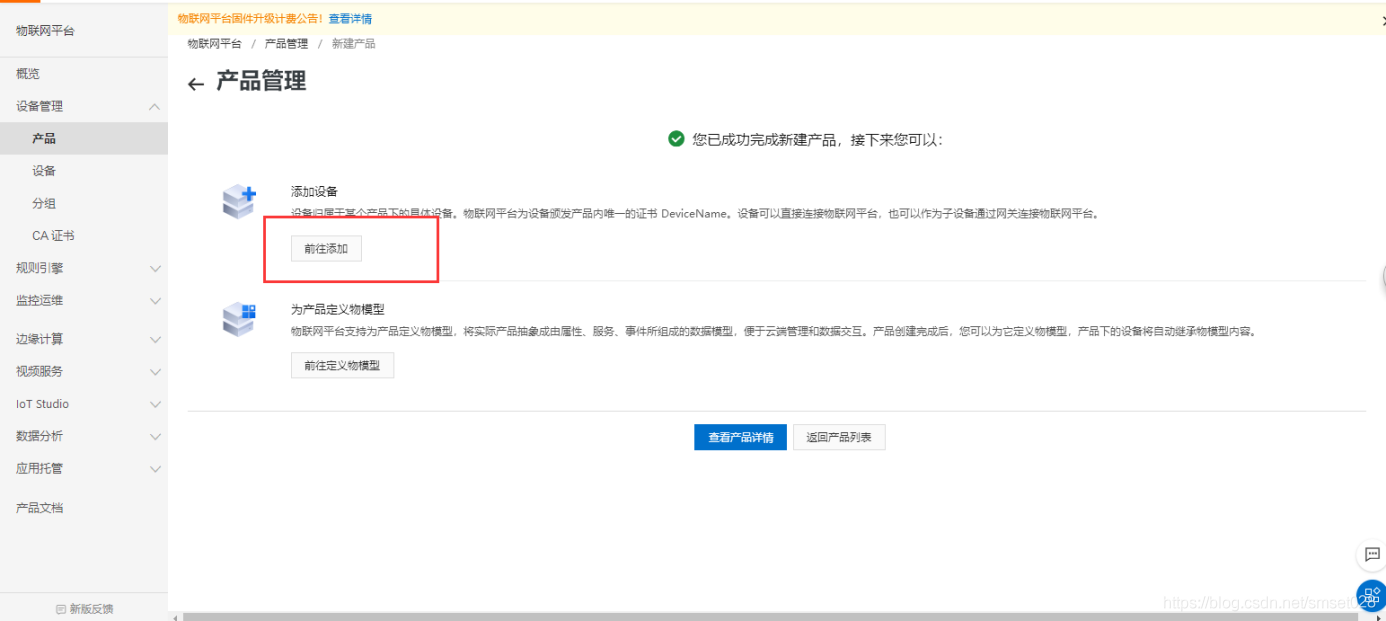

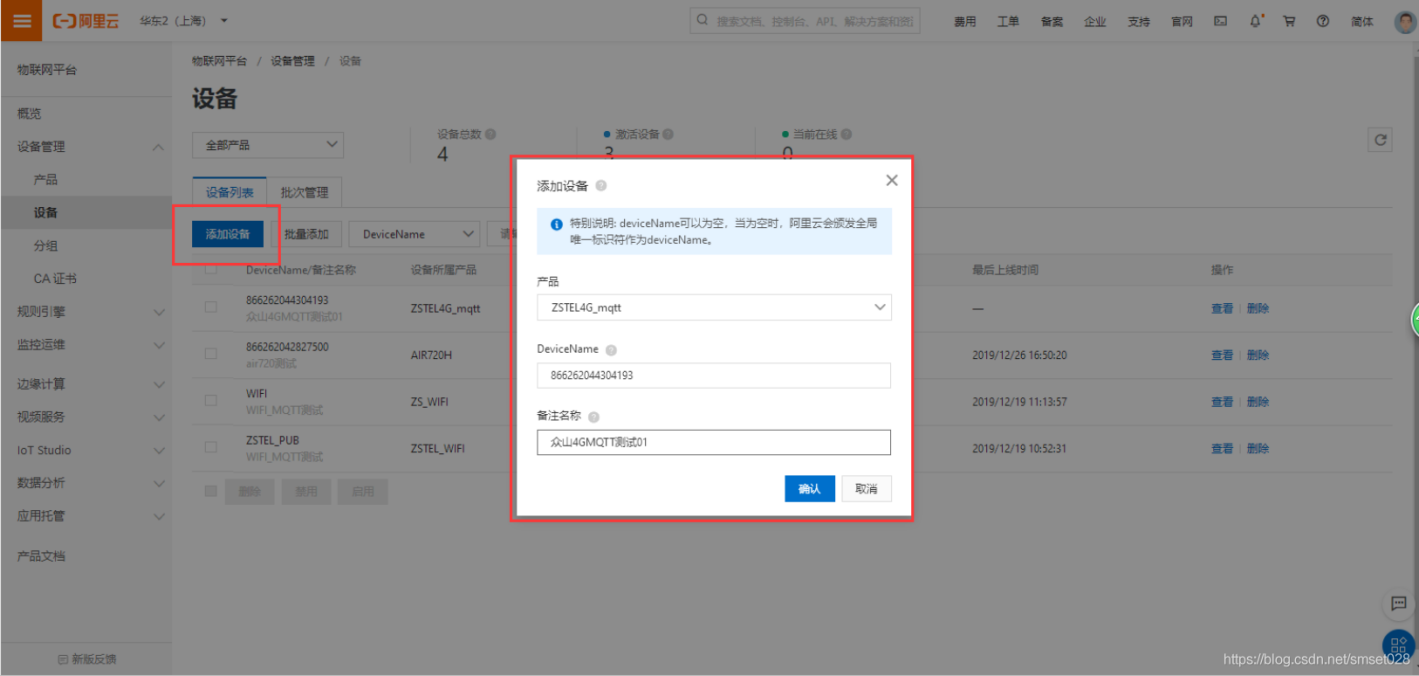

4) 產品創(chuàng )建成功后添加設備

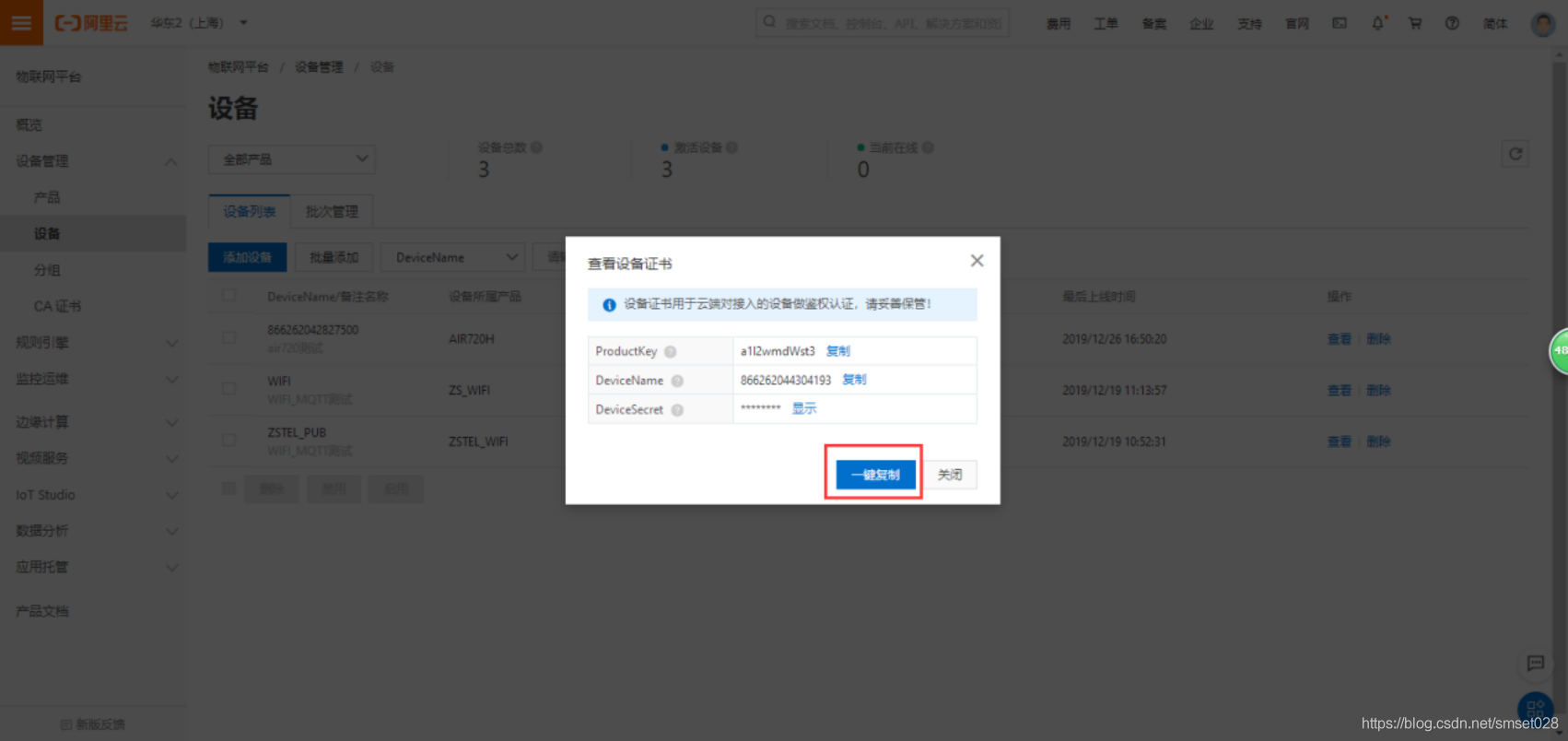

5)添加好設備后會(huì )彈出設備鑒權證書，新建一個文本文檔，點擊一鍵復制，將信息復制到文檔里

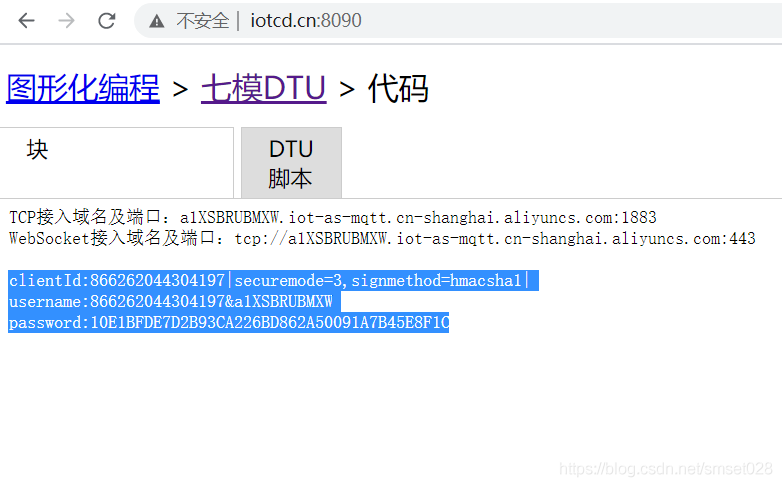

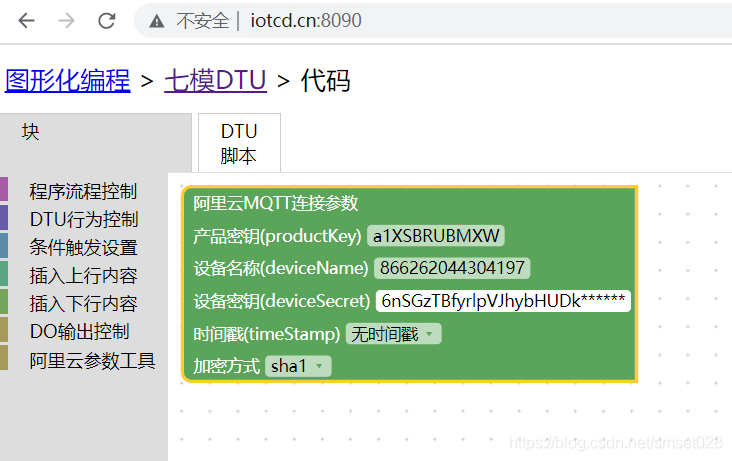

6)復制好后打開阿里云MQTT生成，將ProductKey,DeviceName,DeviceSecret輸入，點擊生成基本信息，將信息記錄下來，填入配置軟件對應的位置

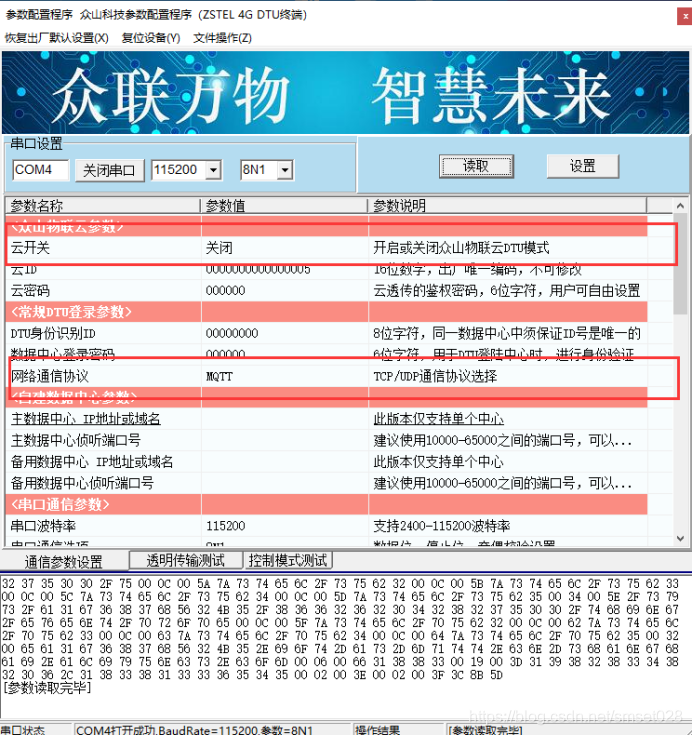

1、將云開關關閉，網絡(luò )通信協議選擇MQTT。

2、MQTT 域名： 將生成的域名填入上位機的MQTT服務器域名或IP地址: a1XSBRUBMXW.iot-as-mqtt.cn-shanghai.aliyuncs.com，服務器端口號：1883

3、ClientID：將生成的內容填入上位機所對應的位置：866262044304197|securemode=3,signmethod=hmacsha1|

4、Username：將生成的內容填入上位機所對應的位置:866262044304197&a1XSBRUBMXW

5、Password：將生成的內容填入上位機所對應的位置:10E1BFDE7D2B93CA226BD862A50091A7B45E8F1C

6、默認有5個發布主題號和訂閱主題號，設備可以收到1~5個訂閱主題號發送的消息，同時也可以往1~5個定于發布號發送消息。

當用戶只想要向某一個發布主題號發送消息時，需要加個前綴包pubx:，比如往第一個發布主題號發送消息，發送的數據前加上pub1:即可自動發往第一個發布主題號。

需要往第二個發布主題號發送消息時加上pub2:，以此類推。當串口數據包不帶pubx:前綴時，則串口數據包會(huì )被同時發布到多個發布主題號。

(測試時可以先配置一個訂閱主題號和發布主題號，訂閱主題號1填寫Topic列表的最后一項，發布主題號1填寫Topic列表的第一項)

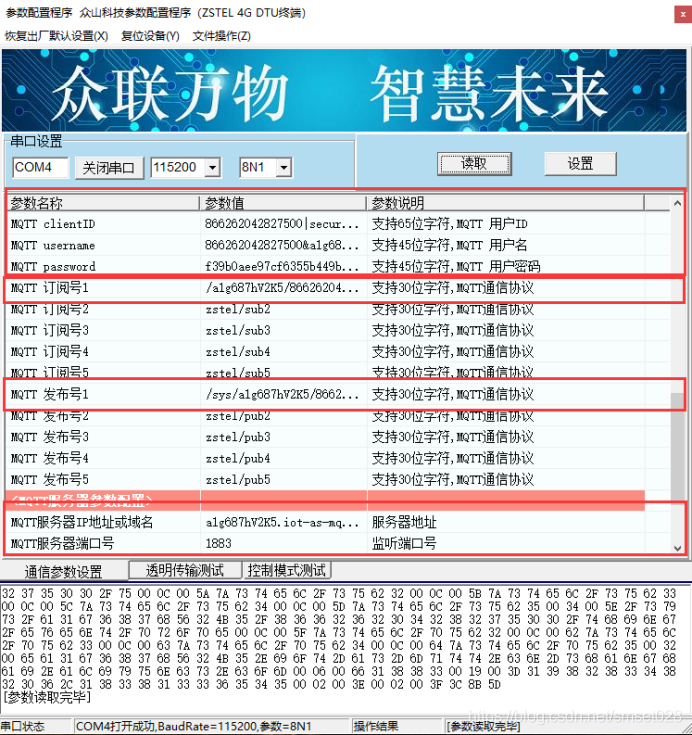

參數配置如下：

(設置完參數后，需要復位DTU設備，以便參數生效)

7)給DTU復位后，可以到控制模式測試欄讀取DTU狀態，當DTU狀態=5時，阿里云平臺上創(chuàng )建的設備也變?yōu)樵诰€(xiàn)狀態，可以和阿里云平臺進行數據透傳了。

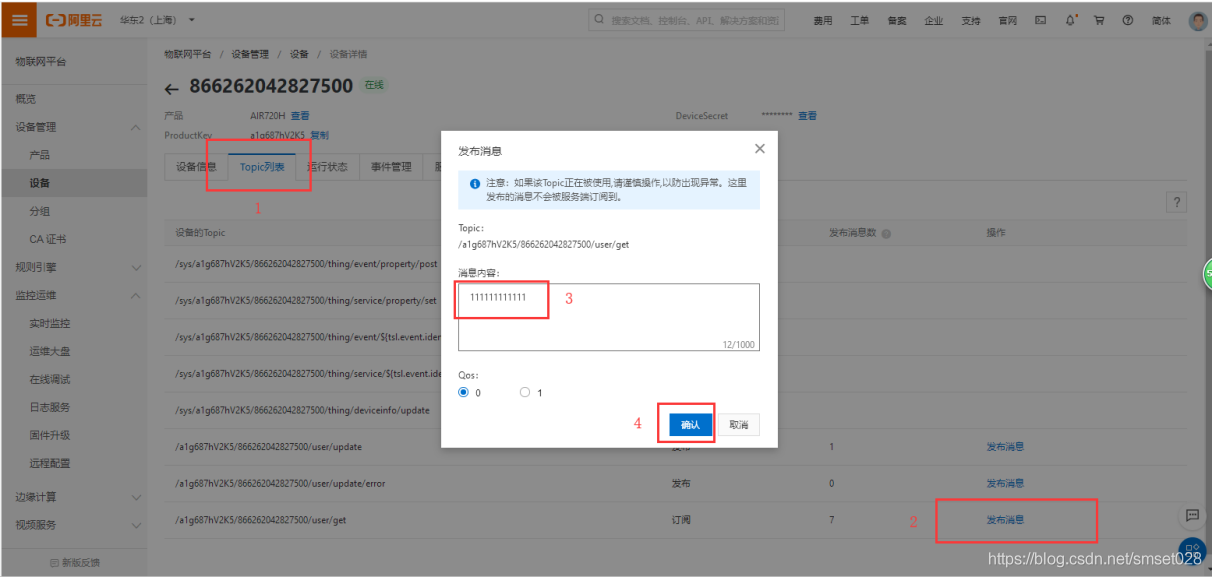

在阿里云平臺里面點擊設備詳情-Topic列表，選擇最后一項.../user/get-發布消息，通過發布消息窗口可以向設備發送數據報文。

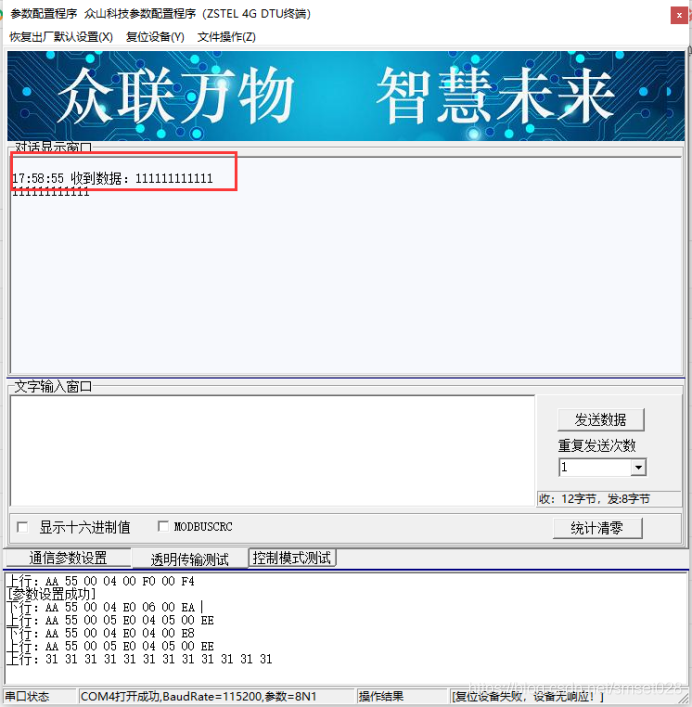

此時可以看到DTU串口輸出了下發的數據：

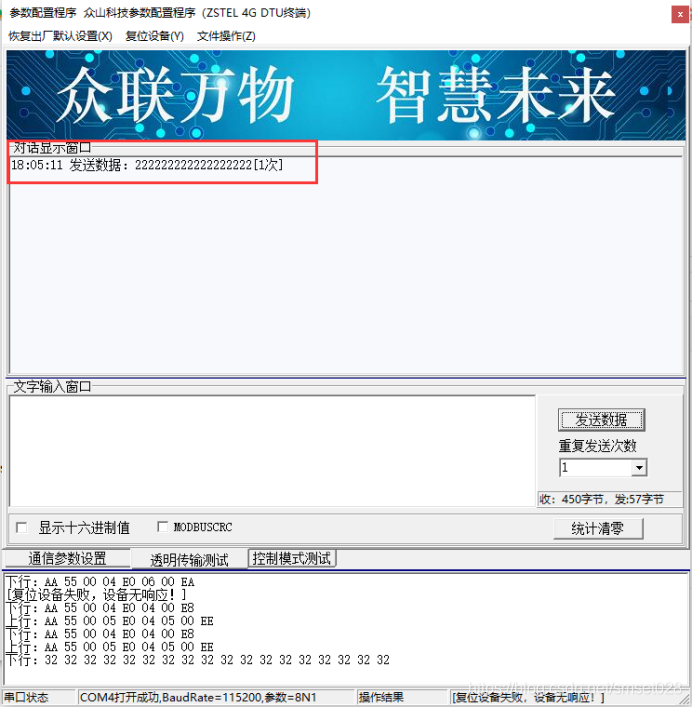

8)通過串口提交數據給DTU,也可以往阿里云平臺發送報文

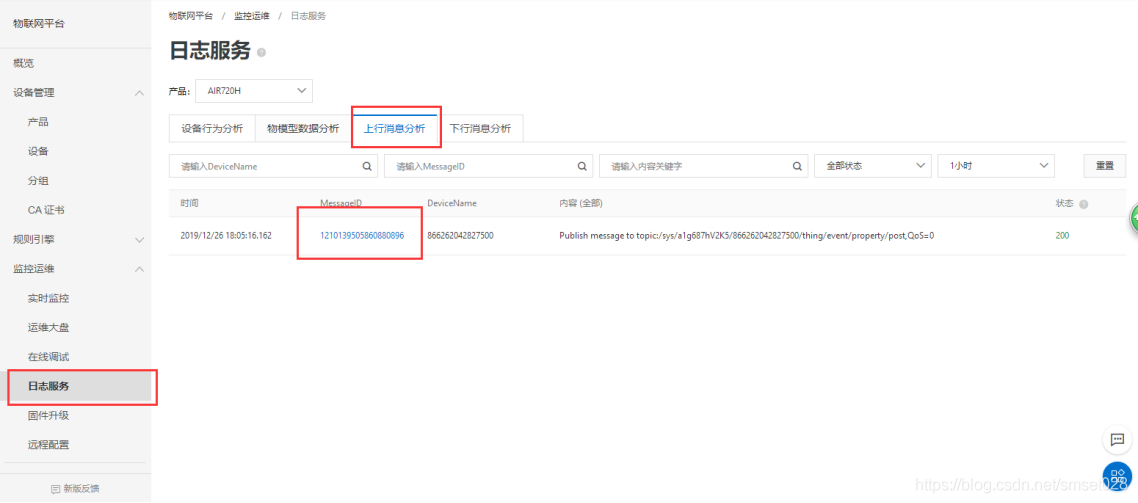

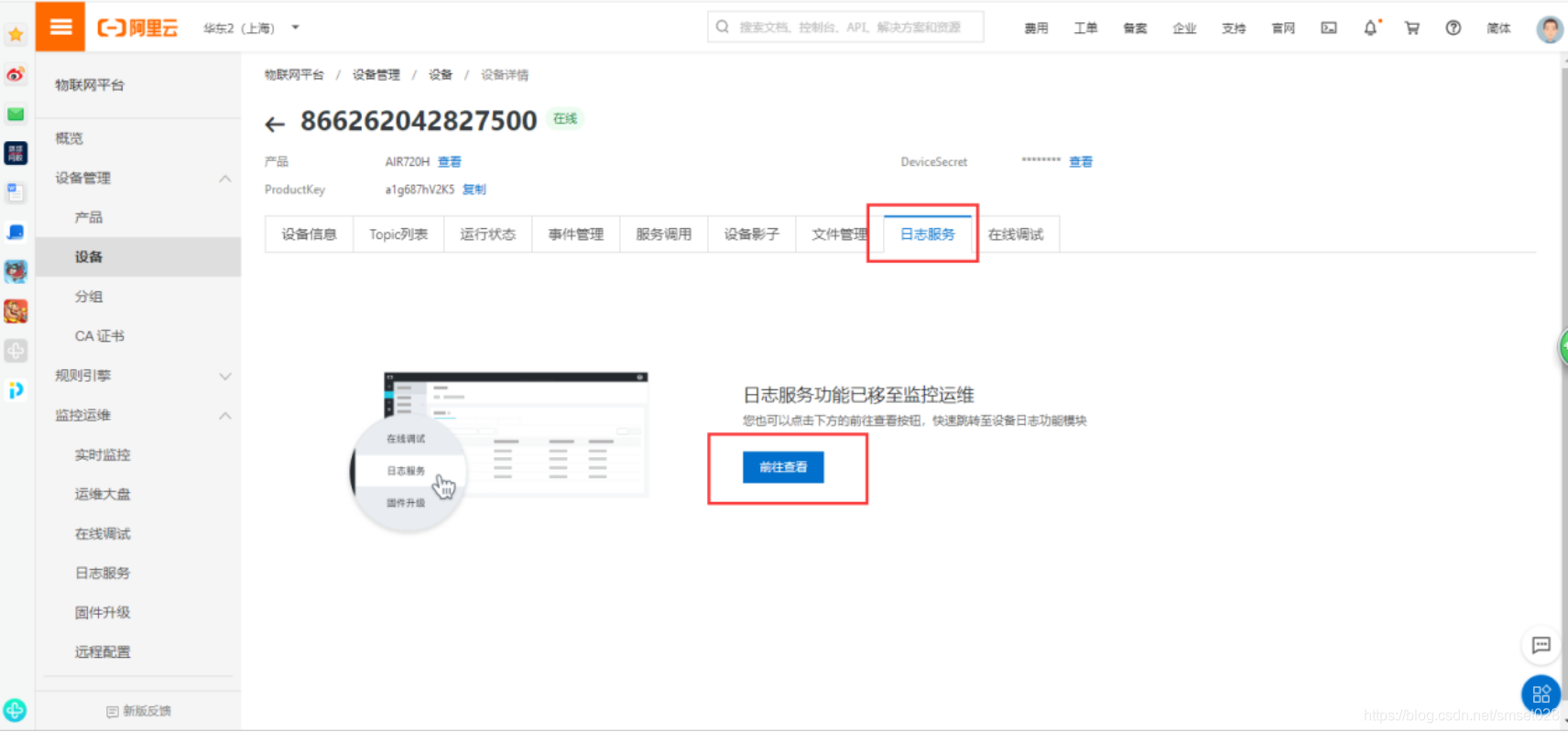

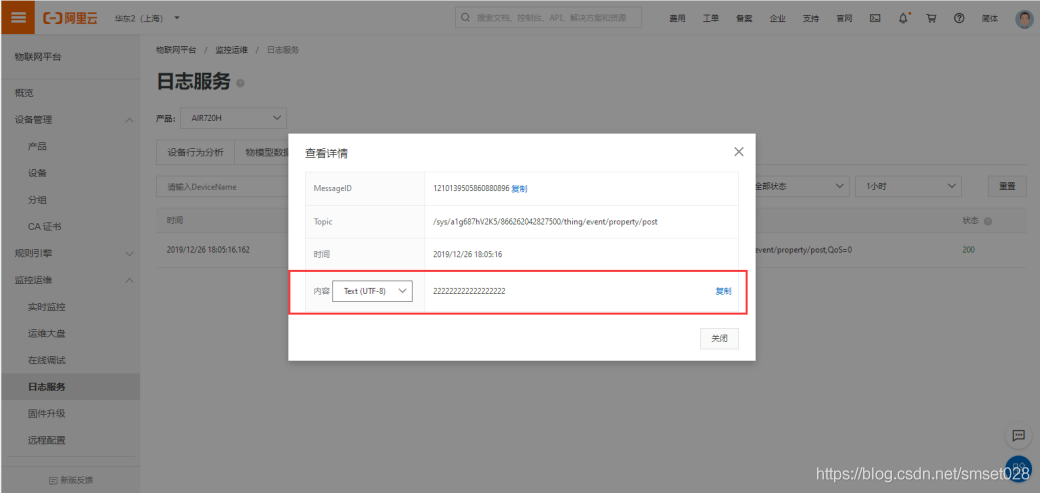

在阿里云IOT后臺，切換到日志服務-前往查看-上行數據分析，點擊MessageID查看具體的報文信息

在日志服務里面，可以看到上行的消息：

至此，4G DTU設備接入阿里云，并進行數據雙向收發測試完畢。
