一、方案介紹

       隨著我國智慧城市的不斷發展，燃氣遠程監測系統已經是組成智慧城市不可或缺的一部分，它主要適用于燃氣供應企業遠程監測燃氣。燃氣調度人員在監測中心即可遠程監測全市供氣的情況，以科學指揮各供氣設備、保障燃氣安全、并及時發現和預測爆管事故。

       此外，該系統還可擴展燃氣泄露監測和閥門遠程控制功能。系統主要是利用現代自動化控制技術、無線通信技術監測。系統主要包括前端數據采集與控制、無線數據傳輸、主站系統等問題組成。

       無線通信部份主要是使用成都眾山科技的RTU無線測控終端通過運營商的2G/3G/4G無線網絡(luò )進行數據傳輸。

       前端數據采集主要是實現燃氣監測采集，采集實時狀態傳送到主站，實現對燃氣的控制。

       二、系統組成

       燃氣遠程監測主要包括：數據采集設備、通訊設備、調度和分析系統等。

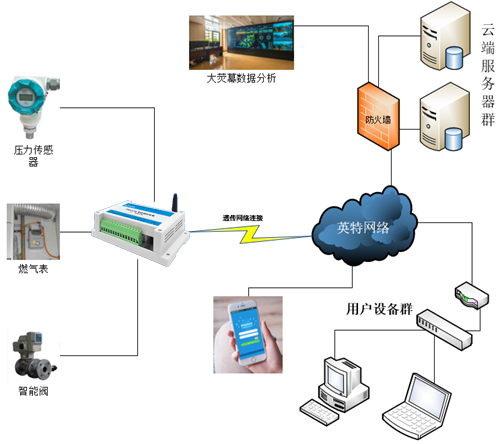

       架構圖如下：

       三、方案優勢

       ①系統部署簡便、快速，施工周期短，設備端口簡單易接，配置簡單易懂，網絡(luò )架構成熟穩定可靠，可利用現有服務器資源部署云管理平臺環境

       ②用戶使用方便、快捷：終端設備，網絡(luò )設備，云管理平臺部署簡便，可視化參數配置頁面，用戶可直接通過PC端、APP端查看工業現場情況

       1、通訊設備

       鑒于燃氣遠程監測系統監測點的工作環境、監測點分析和傳感器、偵測儀等設備的通訊接口需求，使用無線數據傳輸終端(DTU)來進行數據通信，眾山ZSR2184系列RTU同時具備4路開關量輸入接口、8路模擬量采集接口、4路繼電器輸出、一路RS485，可以滿足本需求。

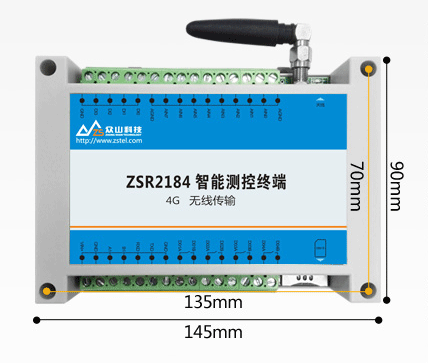

       模擬量采集模塊ZSR2184 RTU產品功能如下：

       1 支持透明數據傳輸，內嵌標準的TCP/IP協議棧

       2 支持TCP/UDP連接多中心(最多5個)和TCP server功能，訪問方式可根據域名和IP地址訪問中心

       3 支持TCP心跳鏈路檢測，達到斷線自動重連，保持設備永遠在線

       4 支持APN網絡(luò )

       5 支持短信備份功能，當TCP/UDP斷開連接時，可以用短信向中心發送數據

       6 支持短信、電話振鈴、串口數據、多種上下線觸發模式，支持設備運行軟硬件自檢技術，運行故障自修復

       7 支持遠程升級和本地升級設備程序

       8 支持遠程設置和本地設置設備參數

       9 支持管理平臺協議，方便設備維護。

       2、調度中心系統

       調度中心系統包括各種服務器及系統軟件，主要負責對原始數據的分析和管理，并對系統分析結果進行展示、處理等。

       四、系統特點

       ①實用性：系統的實用性和可操作性是首要考慮的因素，根據實際需要設計系統的規劃，并充分利用現有資源，避免重復建設;

       ②可靠性：要求在惡劣條件下、在地理位置偏僻的地方、在各種突發事件的狀況下，確保系統能正常運轉;

       ③先進性：在滿足實用性和可靠性的基礎上，要求采用的技術起點要高，盡量選用當前相對先進的軟件、硬件及通信技術，采用先進的管理方法，確保系統高效運行;

       ④標準性：各類信息、系統之間的接口應遵循統一標準，以便能夠集成一個有機整體;

       ⑤開放性：在統一的開放標準下建設系統，使之結構化、模塊化和標準化，以利于調整和擴展。

       五、項目意義

       遠程燃氣監控系統可以很好的滿足燃氣信息采集的需求，而且運營商的各類通信公司也將因此獲得業務穩定的集團用戶，隨著用戶數量的增加，幾大通信公司的營收也隨之增加，調動了運營商的積極性，符合網絡(luò )建設和網絡(luò )應用同步發展的要求。
