對一個天然氣監控站來說，連續的濃度、氣量、壓力、溫度等監控參數的監測十分重要。操作員需保證從中央控制室綜合監測系統的運行狀態，保護整個系統處在較高的安全水平。當相關參數偏離正常范圍時，系統發送信號通知操作員采取糾正措施。聯網實現分布在各地分散天然氣監控站點的集中監控，可以在線實時準確的掌握個天然氣監控站的運行狀態，完成緊急情況下的報警，實現對天然氣監控站進行整體集中管理，便于資源的優化配置，衛全面實現企業信息化奠定基礎。

     利用NB網絡(luò )系統，天然氣公司可將天然氣監控站采集的天然氣數據實時傳輸到集中監控中心，以實現對天然氣監控站的統一監控和分布式管理，NB網絡(luò )可為燃氣局提供簡單高效的通訊傳輸手段。

     系統方案及功能

     系統主要是利用現代自動化控制技術、無線通信技術監測，主要包括前端數據采集與控制、無線數據傳輸、主站系統等問題組成。

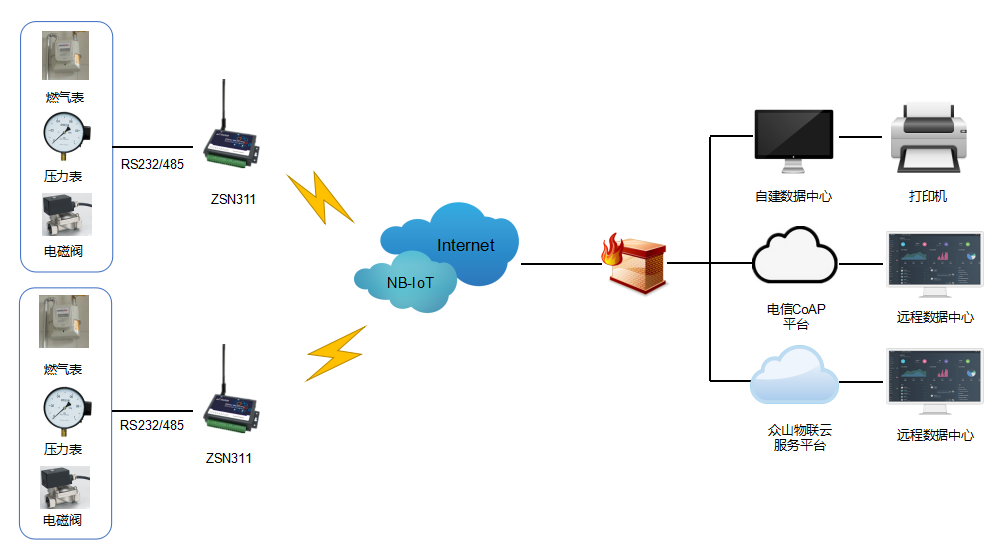

系統拓撲圖

     前端數據采集與控制主要由ZSN311 NB DTU采集燃氣表、壓力表數據，然后通過NB-IoT網絡(luò )實時傳輸到遠程數據中心，燃氣局可將天然氣監控站采集的數據實時傳輸到集中監控中心，以實現對天然氣監控站的統一監控和分布式管理。如果有必要的話，還可以拓展電磁閥，如果出現異常監控中心先關閉電磁閥，再派專人到現場檢查。

     無線數據傳輸采用NB網絡(luò )，NB網絡(luò )具有以下優點：

     1.廣覆蓋。比傳統的2/3/4G網絡(luò )提升20dB的增益，覆蓋面積提升100倍，可覆蓋到室內、地下車庫、地下水道

     2.大容量。200KHz頻率下，根據仿真測試數據，單個基站扇區可支持5萬個NB-IoT終端設備接入，是現有無線網的50-100倍

     3.低功耗。如果采集頻率不高，一天發送一條200KB報文，則終端設備99%時間處于睡眠模式(PSM)，AA電池可待機10年

     4.低成本?，F在每個模塊成本5美元左右，等技術不斷優化和應用擴大，做到1美元不是問題

     所以對于燃氣抄表、燃氣壓力監測，可以滿足其需求，并能大面積推廣使用。

     主站系統主要是燃氣局對采集到的數據保存、分析，計算各用戶燃氣費用，并打印成表格，方便用戶繳費；對壓力表實時監測是，如果壓力值異常則發出報警，燃氣局快速派專人到現場進行檢查，避免因燃氣泄漏產生事故。

     系統優勢

     1.實時在線特性，系統無時延，系統能夠同時實時收取、處理多個所有監測點的各種數據，無需輪巡就可以同步監測點的時鐘可很好的滿足系統對數據采集和傳輸實時性的要求。

     2.無需另外購買RTU，眾山ZSN311 DTU支持腳本編程自動采集儀表數據信息并上傳數據到監測中心，相比傳統DTU功能更強大，還能節省成本。

     3.系統部署簡便、快速，施工周期短，設備端口簡單易接，配置簡單易懂，后期維護簡單方便。

     4.自動檢測網絡(luò )連接狀況，斷線自動連接、設備自診斷、自恢復。

     5.可充分利用現有NB-IoT網絡(luò )，設備安裝即接通，而采用超短波通信時需要充分考慮現場環境，還需要配備天線鐵架等附屬設備。
