水量、水質監測工作是保護水生態安全的最基礎工作，是讓人民群眾喝上安全水、放心水的關鍵環節。2015年-2017年國家層面計劃總投資20億元，用于構建省、市、縣、鎮、村5級水資源管理系統，包括建立監測站以及購置電磁流量計、各級平臺硬件設備、數據交換機、軟件等。

     針對水資源實時監測建設目標，結合眾山科技有限公司的無線通信產品特點及技術優勢，提出如下方案機制：

     水資源監測系統主要針對大自然水資源進行采集與處理?？刹捎萌珨底志W(wǎng)絡(luò )化平臺管理，將前端數字采集到的數據利用無線通信終端通過GPRS/4G/LoRa網絡(luò )傳回到控制中心及各監控中心，實現分布監控，集中控制和管理的功能，通過有線或無線通訊方式與水利局水資源管理中心計算機聯網，實時對各用水單位進行監管和控制。

     系統方案

     水資源實時監測系統，是一種軟件與硬件相結合的自動化網絡(luò )式管理系統。主要由水資源監控中心、傳輸設備、前端采集設備等組成。

     1.監控中心：服務器、監控大屏等；

     2.傳輸設備：眾山科技ZSR2184 4G/LoRa RTU；

     3.前端采集設備：水質監測傳感器、水位計、流量計、溫度計等各種傳感器。

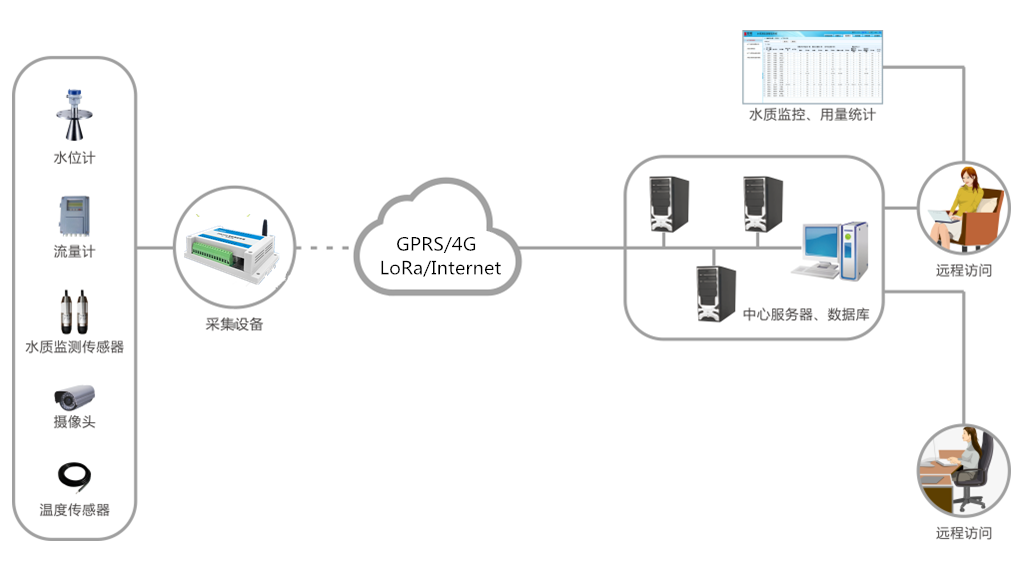

系統拓撲圖

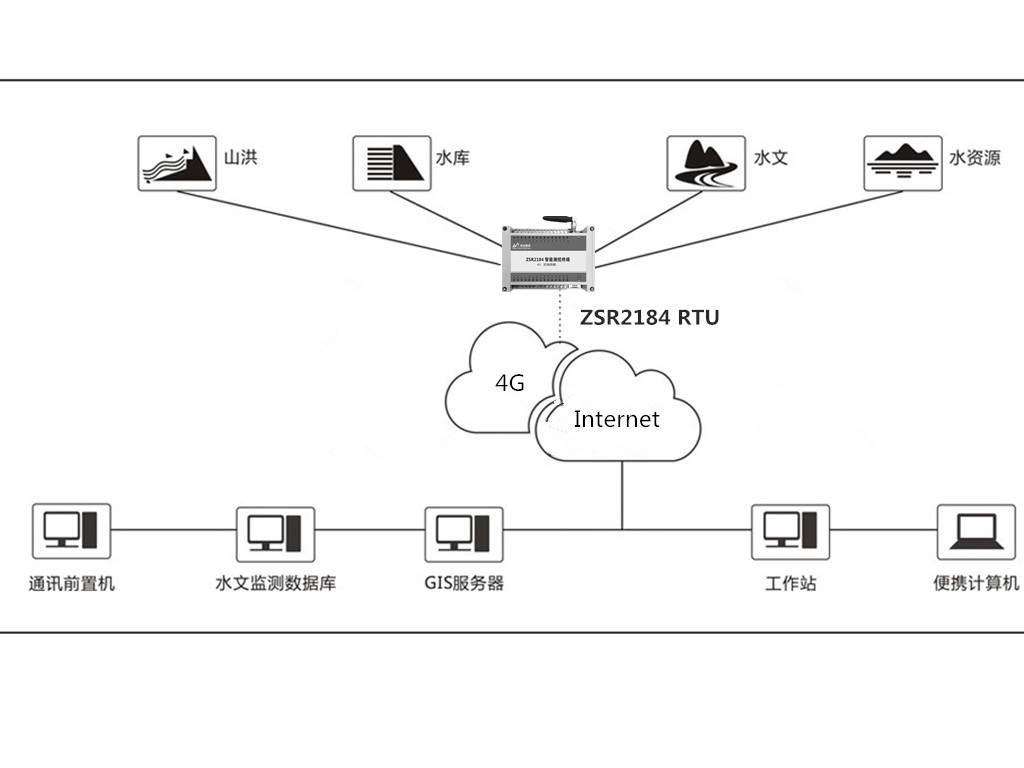

     采用眾山無線遙測終端機ZSR2184以及云/數據中心平臺，可以及時有效的采集現場水資源的相關參數包括水位、雨量、含氧量、含磷量、導電率以及圖像數據，通過內部集成的GPRS/4G/LoRa網絡(luò )上發到水資源數據中心，實現集中高效的監測管理。

主要應用領域

     主要應用于水務集團企業用水監控、城市供水管網監控、自來水管道監測、自來水公司集中供水監控、水源井監控、蓄水池水位監控、水文站遠程監控、河道、水庫、水位雨量遠程監控等領域。

     系統優勢

     1.實現了對水資源的實時監測和自動化管理，隨時掌握水位、流量、水質等信息，為水資源保護工作提供及時全面的數據支持。

     2.穩定性強，ZSR2184采用高性能工業級ARM32處理器，內置看門狗，永不死機；斷網自動重連，可以7*24小時不間斷監測。

     3.兼容性強，ZSR2184可以采集任何一家公司生產的各種翻斗式雨量計、4-20mA模擬量輸入傳感器和各種水位計、水質儀等。

     4.擴展性強，ZSR2184擁有豐富的接口，可以接多種傳感器或儀表。

     5.遵循水資源監測數據傳輸規約。

     6.接口豐富、標準易用：提供1個RS232接口用于參數配置、1個RS485接口用于采集數據、8路模擬量輸入接口（16位AD，支持4-20mA電流或0-5V電壓信號）、4路開關量輸入接口、4路開關量輸出接口（繼電器驅動）。
