迅速增長的輸電線路對線路運行人員的巡視維護工作，及周邊環境情況信息實時性要求越來越高。LoRa超遠距離、低功耗特性，解決了數據在復雜環境中的超遠距傳輸問題，通過在輸電線上安裝各種控測器，采集設備等，對輸電線的各類信息進行數字化采集，以保障輸電線路的運行狀態實時掌握，確保電網安全運行。通過對輸電線在線監控，能夠及時準備掌握線路的實時運行情況，有效降低巡視維護成本，縮短運維周期，從而大幅度降低輸電線路故障造成的影響，有效保障電網安全穩定運行。

     系統需求：

     1.安裝在輸電線上的各種傳感器和監測器中內嵌LoRa無線模塊，能夠通過LoRa網關經由運營商2G/3G/4G/NB-IoT網絡(luò )和Internet網絡(luò )將數據傳到數據中心監控站；

     2.能夠在遠端中心監控站的監控室內，實時查看每個區域的電力線是否有異常情況，若有異常，能夠立馬通知相關維修人員趕赴現場進行搶修，做到“快準狠”解決好問題的宗旨；

     3.管理人員盡管不在監控室，也能夠通過APP對輸電線上的各指標進行實時檢測和維護，既省時省力，操作又簡單便捷。

     系統方案

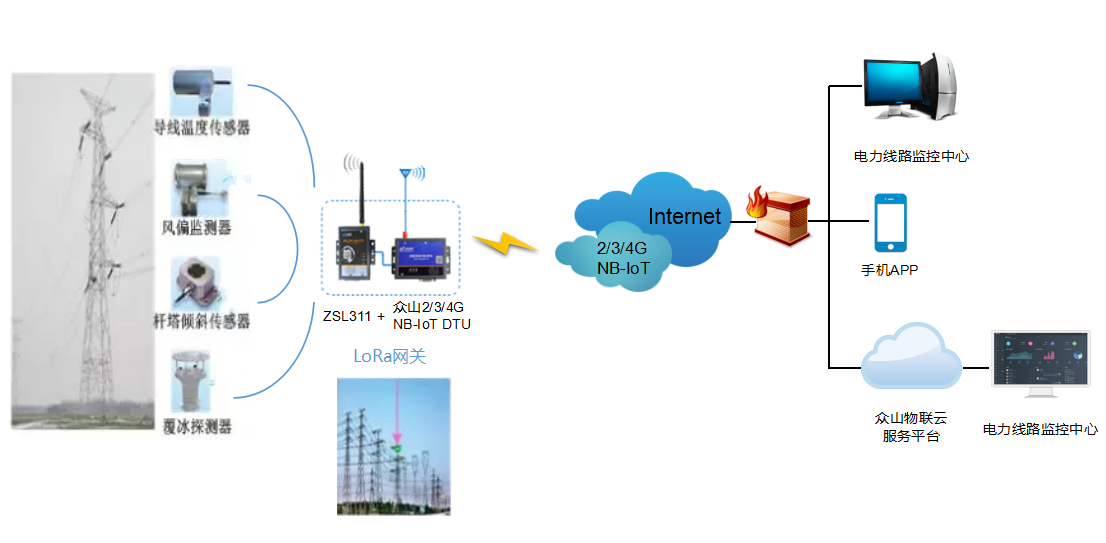

系統拓撲圖

     1.系統組成：

     整個系統由輸電線上的各類傳感器和檢測設備（如導線溫度傳感器、風偏監測器、桿塔傾斜傳感器和覆冰探測器等等）、眾山無線設備（LoRa DTU 和2G/3G/4G/NB-IoT DTU）和后臺服務器。

     2.通信原理：

     所有同一區域無線覆蓋的LoRa模塊與其網關組成星型網絡(luò )，電力線上的各類傳感器和檢測設備將采集到的數據通過RS232/485串口傳到模塊上，然后通過LoRa無線網絡(luò )將數據匯總到中心節點網關，最終由網關封裝成tcp數據包傳送到遠端中心監控站，服務端自會(huì )存儲和解析此數據，直觀呈現在管理人員面前。

     傳輸線上的傳感器和檢測設備：

     路風偏監測器：用于風偏放電的直線塔懸垂串或耐張塔跳線、常年基本與主導風向（大風條件下）垂直的檔距或常年風速過大的地區的線路，實時探測導地線振幅、頻率、振動時間、振動波形等參數，將監測到的實時數據通過LoRa網關傳送致中心監控站。 路桿塔傾斜傳感器：用于監測輸電線路采空區、沉降區和不良地質區段的桿塔傾斜狀況，實時監測線路桿塔橫向傾斜、縱向傾斜等數據，并通過 LoRa/GPRS無線網絡(luò )傳送致中心監控站。

     導線溫度傳感器：依據輸電線路動態增容理論模型，對導線溫度實時監測，將監測到的導線溫度數據通過 LoRa網關無線網絡(luò )傳送致中心監控站。廣泛應用于輸電線路動態增容實時監測、線路溫度、線路覆冰直流融冰導線溫度監測、關鍵匯流板溫度監測等。

     覆冰探測器：用于監測惡劣大氣環境中運行的高壓輸電線路覆冰（雪）狀態，實時監測綜合懸掛載荷、不均衡張力差、絕緣子串風偏角、絕緣子串偏斜角等數據、并通過LoRa網關傳送致中心監控站。

     系統優勢

     1.系統穩定可靠。ZSL311 DTU采用工業級高性能ARM32處理器，內置看門狗，永不死機；斷網自動重連，可以24小時不停監控。

     2.LoRa無線終端接收靈敏度高。其接收靈敏度高達-140dBm，且鏈路預算為160dBm，達到行業領先水平，可穿透好幾堵墻，繞射能力強，抗干擾能力強。

     3.采用無線組網方式，部署簡單方便，靈活性高，節約成本，便于維護。

     4.功率可調模塊可靈活調整功率等級，適配數據傳輸過程中對于距離和速率的需求。
