城市路燈照明是人們日常生活中必不可少的公共設施。路燈照明耗電量約占總耗電量的15%，全國各地無不面對電力緊張帶來的各種問題。面對供電緊張形勢，路燈巡查對于市政部門來講是一項需要耗費大量人力的工作，各種臨時應急節電措施被廣泛采用：夜晚間隔關燈、調整路燈開關的時間、在用電緊張的日子里關閉景觀照明等，當用電高峰過后，這些措施可能就被束之高閣，明年的用電高峰來臨，一切又會(huì )重新開始。這樣的節電措施，在緩解用電緊張的同時，卻帶來資源的浪費和對人們日常生活的負面影響。緩解用電緊張的有效的辦法是對用電實施智能化管理，減少浪費，使每一度電都能物盡其用！

     為了解決此問題，我們提出了一種基于NB-IoT的路燈照明遠程監控管理系統，采用最新NB-IoT物聯網絡(luò )，集計算機、通信、機電、自動控制等多種先進技術于一體，成功實現了對夜景照明系統和路燈的實時監控和管理，確保高效穩定，全天候運行。

     系統方案

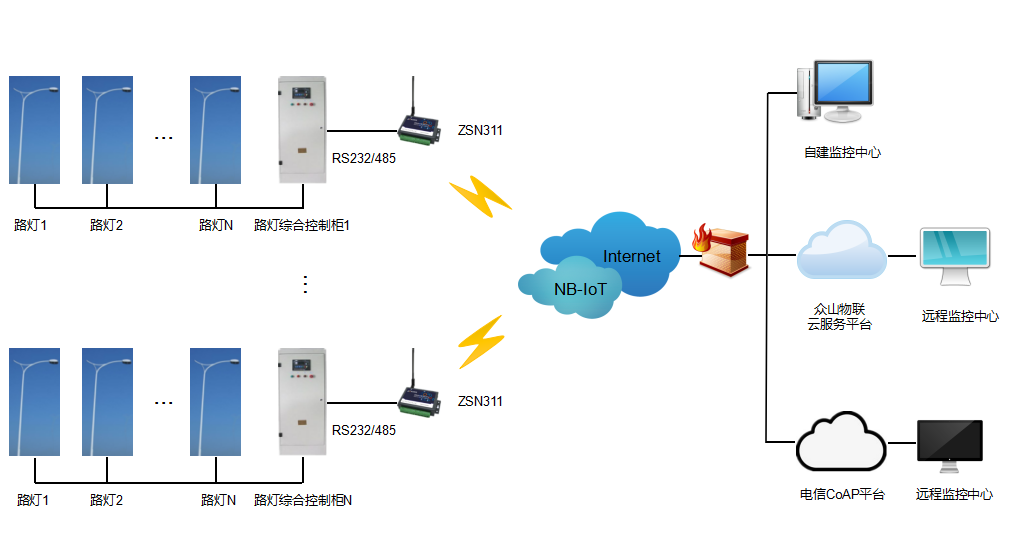

系統拓撲圖

     系統主要由三大部分組成：

     1.路燈控制終端

     路燈采集控制終端由一級終端路燈控制監控柜和二級終端組成，監控柜包括工控機、電能測量單片機、多路控制板、監控板；二級終端安裝在每盞燈里，包括電力載波模塊（EPCW）和輸入輸出接口板；路燈控制終端可實時監控每盞路燈的亮滅情況、電能負荷狀態、燈桿損壞報警，漏電報警等功能。

     2.無線傳輸設備

     無線傳輸設備采用ZSN311 NB-IoT DTU，基于最新的NB-IoT網絡(luò )，具有低功耗、廣覆蓋、低成本、大容量的特點。DTU通過 RS232/485串口線和路燈綜合控制柜內的PLC相連，實時采集路燈狀態數據并傳輸到遠端數據管理中心中心?？梢酝ㄟ^(guò)眾山物聯云服務器或電信CoAP平臺，也可以在本地自建服務器。

     3.數據管理中心

     (1)遙控：主站計算機按設定好的經緯時間曲線自動控制全市路燈的開/關狀態，也可在主站手動控制任意的一級終端和二級終端的開/關狀態。

     (2)遙測：自動巡測或隨機檢測各個終端亮燈率、電壓、電流、功率因數、有功和頻率等工作參數，在自動運行時只要終端有變化，它便立即將變化數據向主站傳輸，無須主站巡檢。

     (3)遙信：對各個終端開/關狀態、故障和報警等信息的獲取，保證系統有效正常地運行。

     系統功能

     1.對路燈開關燈控制可按設計的時間進行合理控制：根據經緯度計算每天的日出日落時間，實現全年365天每天精確的開關燈時間，可以把全年節假日的特殊開關燈時間進行設置， 有突發事件時，可以設置臨時時間方案。使城市照明更具人性化。

     2.對路燈運行狀態進行全自動的監控。

     3.定時自動上報，手動迅測操作者可隨時手動巡測各監控終端的電壓、電流、有功功率、無功功率和功率因數等各種監測數據。上述參數定時上報。參數變化量取值范圍可以手動設置。達到變化值，下位機自動上報變化值。

     4.自動和手動遙控系統可以根據不同類型的路燈與景觀燈控制要求，把全市路燈、景觀燈分成若干個組，采用時控方案，自動遙控開/關全市全夜燈、半夜燈、市政景觀燈、樓宇景觀燈；也可以手動對各種燈型進行遙控開/關操作?？刂颇Ｊ娇梢匀我馓砑?。根據不同控制模式控制不同回路。

     系統優勢

     1.路燈遍布整個城市，采用NB-IoT無線網絡(luò )將大大降低組網成本，也更易于維護。

     2.由于路燈在城市的分布很廣，幾乎覆蓋了中心城市的各個角落，因此如果到現場對網絡(luò )參數做修改的話，那將是一個浩大的工程，ZSN311設備依據人性化設計可以通過虛擬串口遠程配置相應的網絡(luò )參數，無需到現場做參數修改，達到時間和人力的合理利用。

     3.目前城市的規模不斷的擴大，城市路燈建設也相應的增加，采用眾山ZSN311 DTU的路燈遠程監控系統可以隨時增加新的監控點而不對現有的路燈監控系統造成任何影響，體現了系統的靈活伸縮性。
