如今模擬量采集模塊的應用非常廣泛，各行各業需求越來越多，那么買到模擬量采集模塊采集模塊后該怎么確定模擬量采集模塊的功能是否正常呢？下面我們以眾山物聯ZSR2184_4G設備舉例為大家詳細講解一下。

       一、眾山物聯云登錄測試

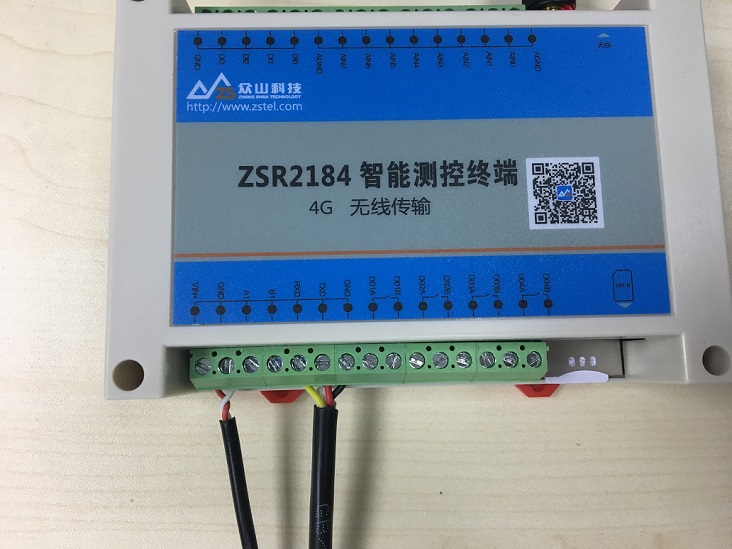

       1.用12V電源和USB轉RS232串口線連接ZSR2184_4G設備相應的端口，并插上4G SIM卡。
       連接示意圖：

       ●VIN+—12V電源正極
       ●GND—12V電源負極
       ●RXD—USB轉RS232串口線TXD
       ●TXD—USB轉RS232串口線RXD
       ●GND—RS232地線

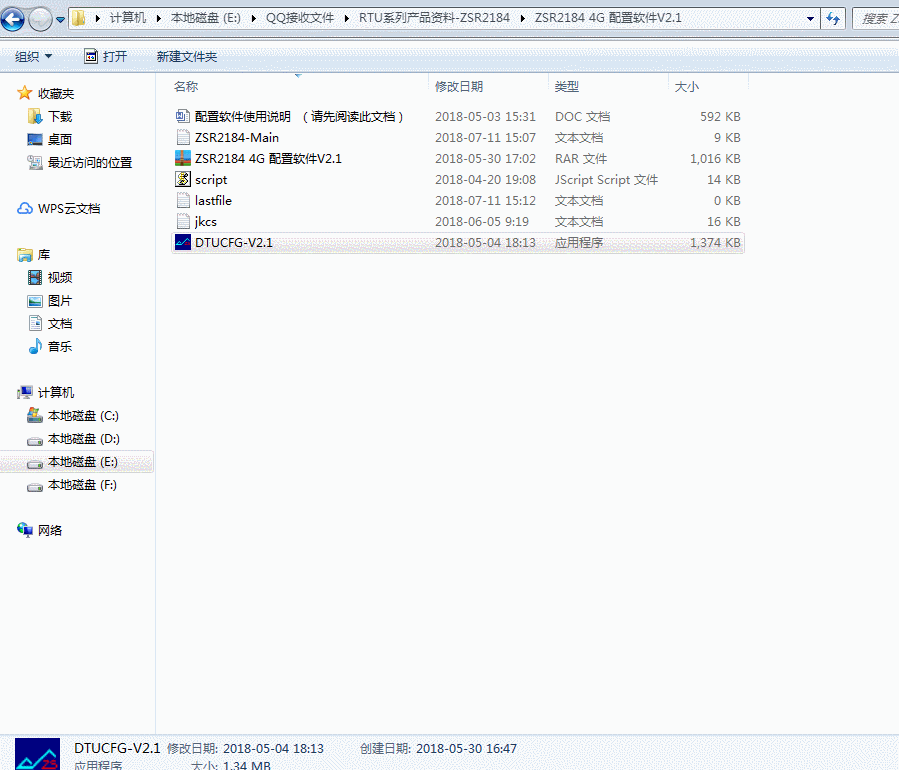

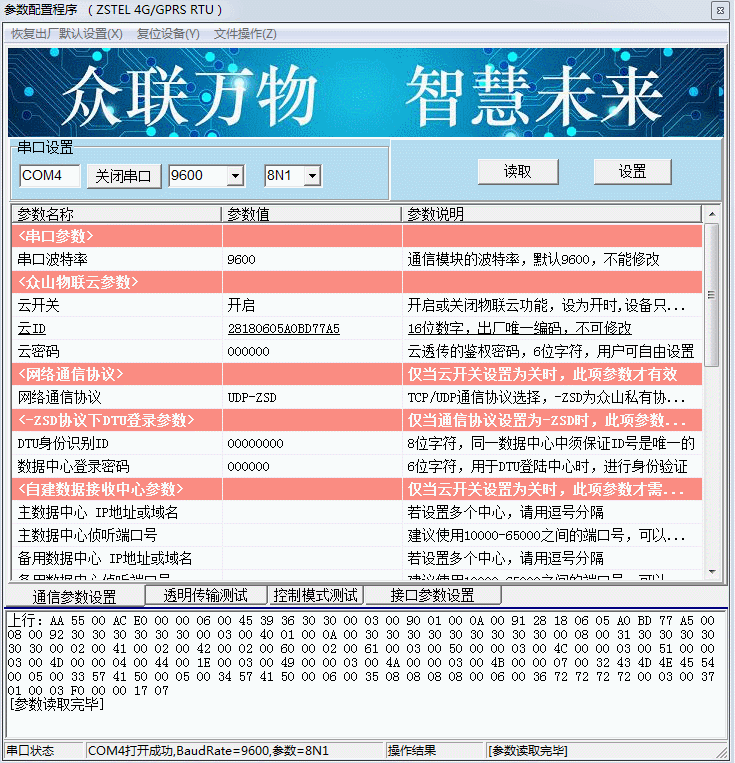

       2.解壓下載的用戶工具軟件，調入參數文件，讀取參數，記錄云ID和密碼。

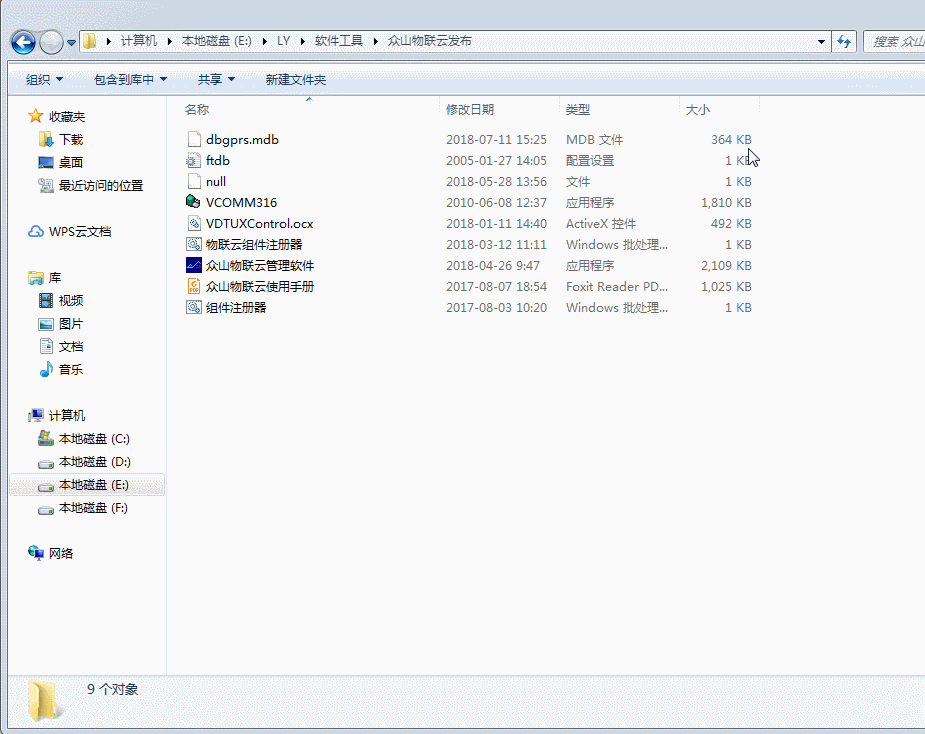

       3.ZSR2184_4G RTU設備默認云開關打開，所以一上電就會(huì )自動登錄眾山物聯云平臺。解壓下載的物聯云軟件，進入文件夾先注冊控件，然后打開軟件，輸入云ID和密碼在軟件上登錄。
       （1）注冊控件

       （2）登錄物聯云軟件

       （3）用戶也可以通過工具軟件查看DTU實時狀態，讀取狀態信息=5表示已經登錄了眾山物聯云平臺。

       4.數據收發測試。

       5.收發數據正常，進行下面的AI-DI-DO功能測試。

       二、AI-DI-DO功能測試
       1.下載AI-DI-DO測試軟件。（rtu_io測試軟件.rar）

       2.DO端口功能測試

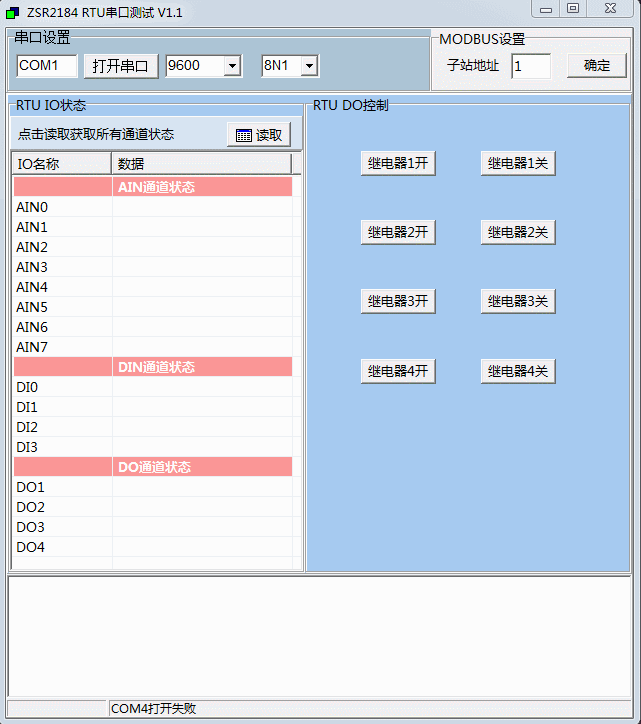

       解壓并打開測試軟件，在軟件上測試DO1-DO4繼電器功能是否正常。（點擊右邊DO繼電器開關按鈕，設置成功設備會(huì )有輕微的響聲，讀取通道狀態會(huì )看到DO通道狀態發生改變，DO值為01表示繼電器打開，為00則表示關閉）

       3.DI端口功能測試
       用一根導線分別連接DIx和GND，查詢DI口狀態。（DI值為01表示DI斷開，為00表示DI導通）

       4.AI端口測試

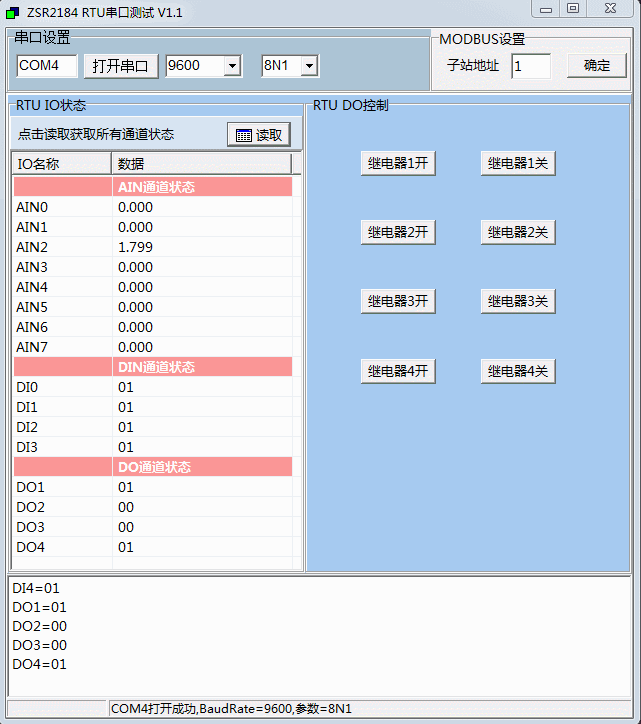

       AI口模擬量采集分為電壓采集或電流采集（二選一），用戶可以根據具體需求來選擇。AI口測試和上面一樣，用電壓源或電流源連接AIx和AGND，然后讀取AI端口狀態。

       5.如果以上測試全部成功，說明設備工作正常，可以進行下一步的組網和應用。
