Modbus轉JSON功能主要用于采集Modbus Rtu傳感器數據，將采集的數據按配置的數據類型解析，并且打包成key-value的JSON格式上報到服務器，支持服務器下發JSON格式命令，省去了用戶自己解析數據和轉換格式的麻煩。支持連接自建服務器和阿里云IoT平臺。

功能特點

·支持連接自建服務器和阿里云IoT平臺

·支持TCP-Client/UDP-Master/TCP-ZSD/UDP-ZSD/MQTT/HTTP協議

·支持Modbus Rtu轉JSON，支持采集多個寄存器數據打包成JSON上傳到服務器

·支持自定義JSON格式

·支持JSON轉Modbus，支持接收服務器JSON指令，轉換為Modbus Rtu輸出

·支持NTP時間

·支持本地、遠程參數配置

·支持公式運算，可以將原始數據按照一定公式轉換為需要的數據

·支持Lua代碼，用戶可以對采集的數據做判斷，并且執行不同的操作

一、網關工作流程

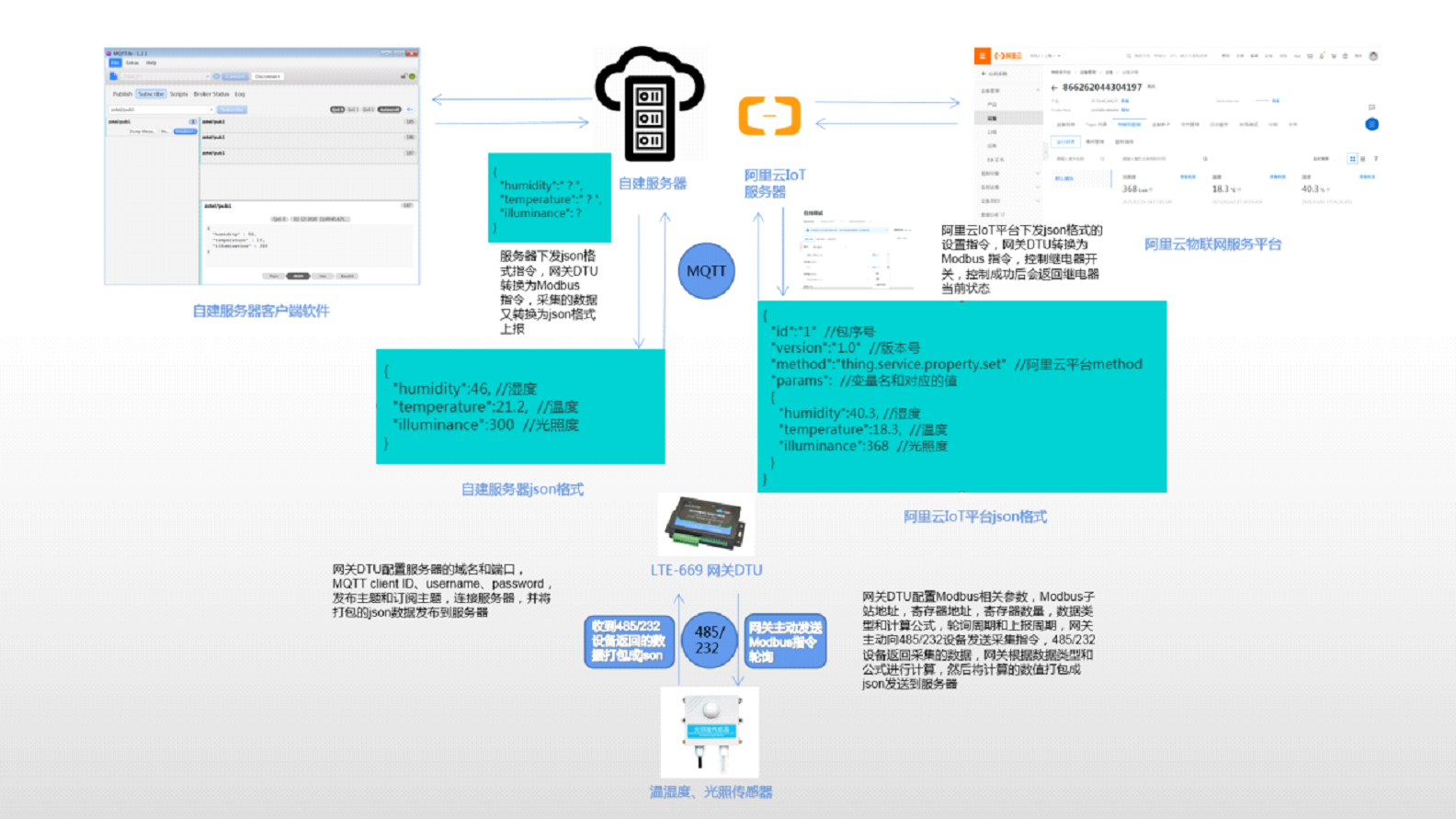

JSON網關DTU通過配置Modbus相關參數往串口發送相應的Modbus指令，485設備收到指令以后會(huì )返回采集的數據，網關DTU通過數據類型進行解析，并將解析以后的數值以key-value的格式打包成JSON發送到服務器。

流程如下：

1)配置服務器IP地址/域名和端口號，如果是MQTT協議還需要配置ClinetID、username、password、發布主題和訂閱主題等參數，配置輪詢周期和上報周期、JSON數據格式。

2)配置Modbus相關參數，Modbus子站地址、寄存器地址、數據類型、計算公式。

3)如果是阿里云IoT平臺，需要在服務器上創(chuàng )建設備;如果是自建服務器，需要在服務器端打開相應的上位機軟件。

4)服務器接收到打包的JSON數據。

二、參數說明

三、使用說明

3.1 阿里云IoT平臺接入

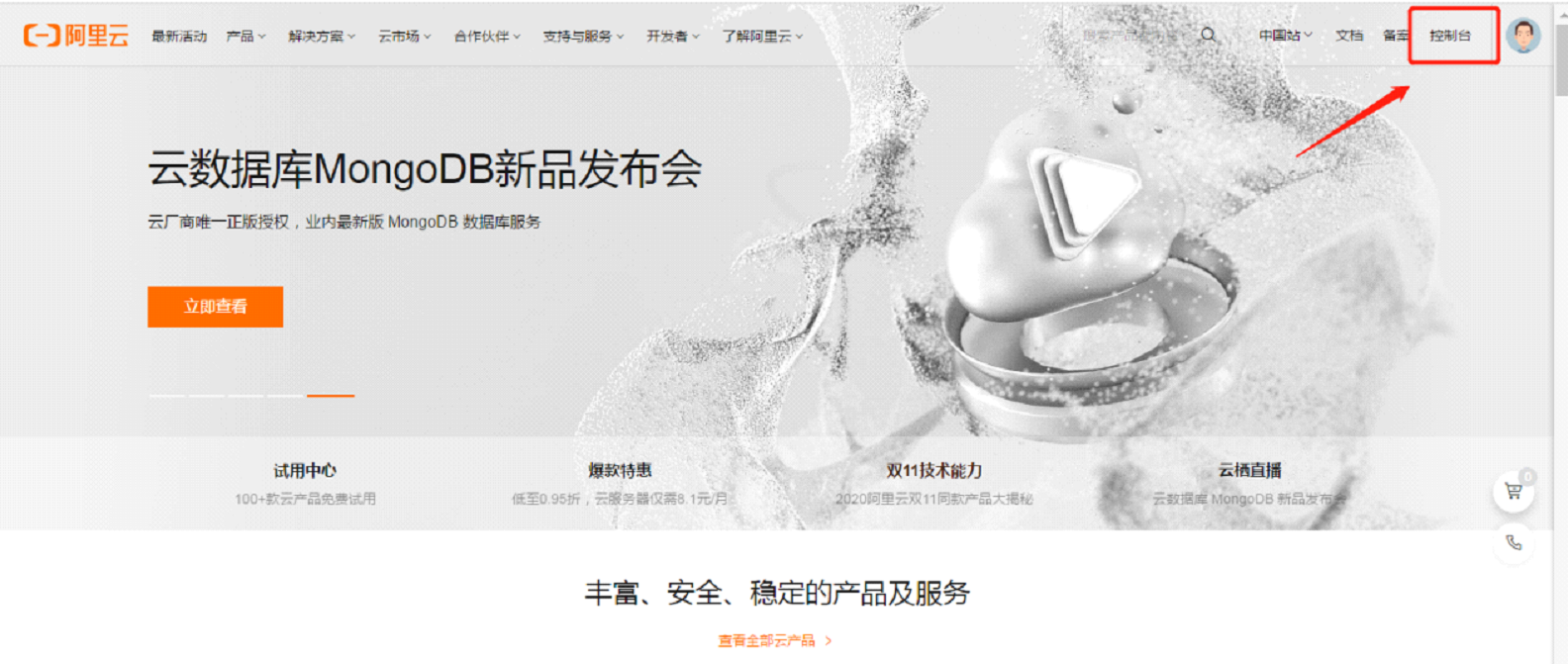

3.1.1 進入阿里云IoT平臺官網https://www.aliyun.com，登錄賬號，然后點擊右上角的控制臺。

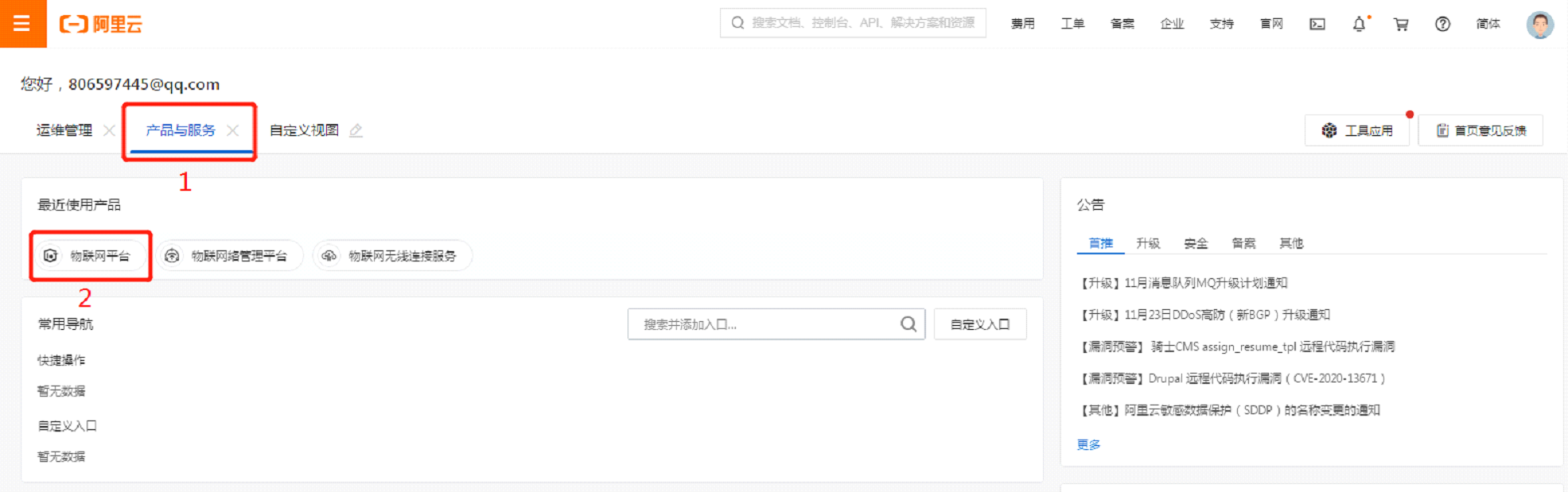

3.1.2 進入控制臺后選擇產品與服務-物聯網平臺。

注：第一次使用阿里云IoT平臺物聯網服務器需要先開通服務才能使用。

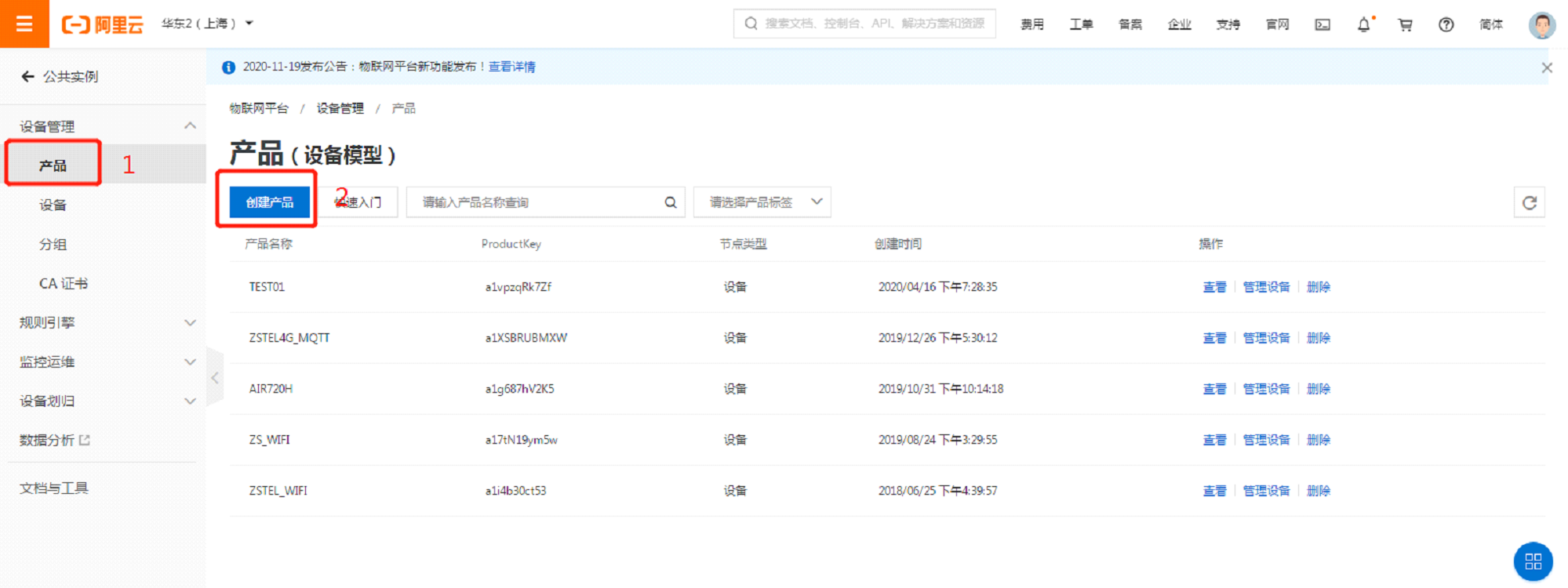

3.1.3 選擇產品-創(chuàng )建產品。

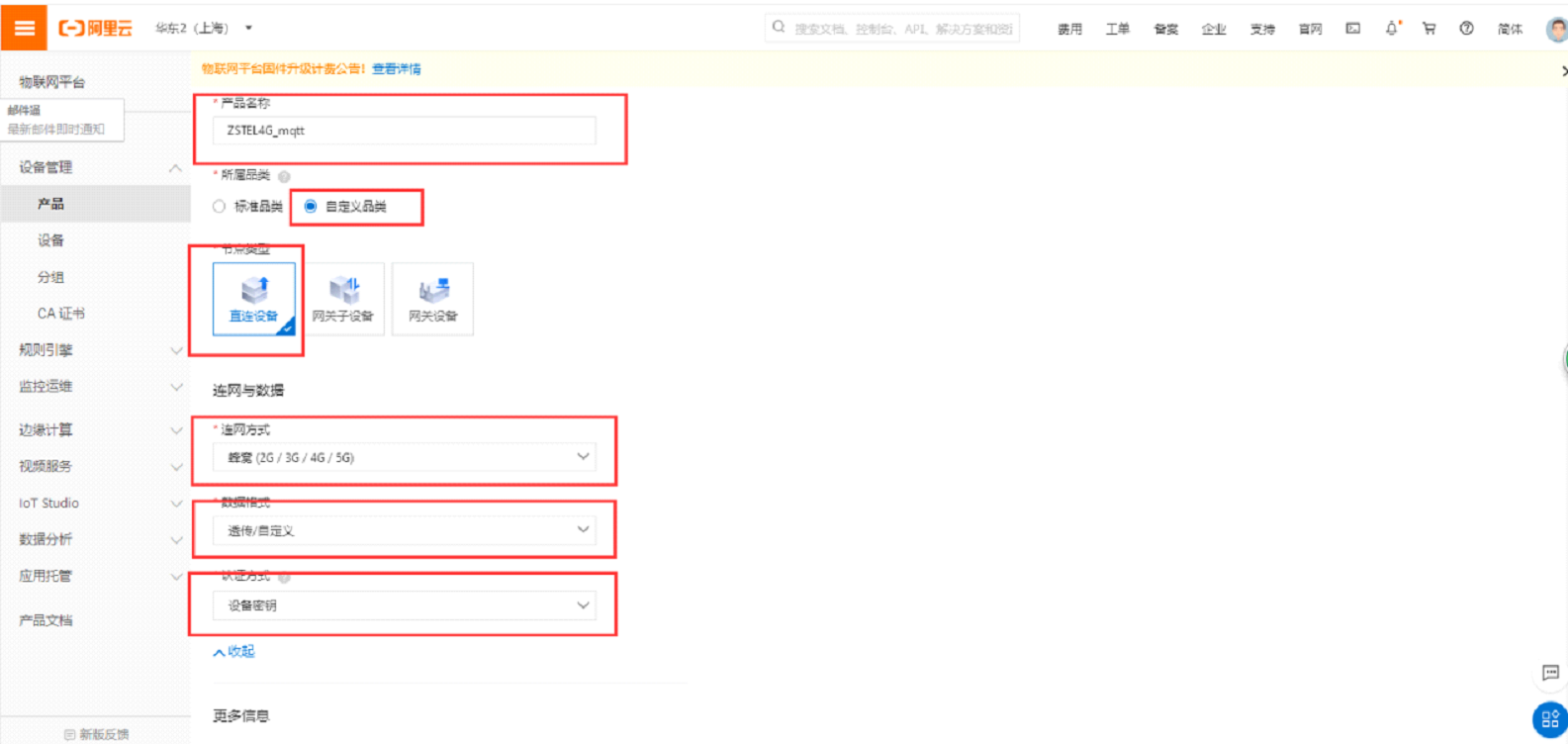

3.1.4 創(chuàng )建產品，產品名稱可以自己定義，其他參數按圖片上的配置即可。

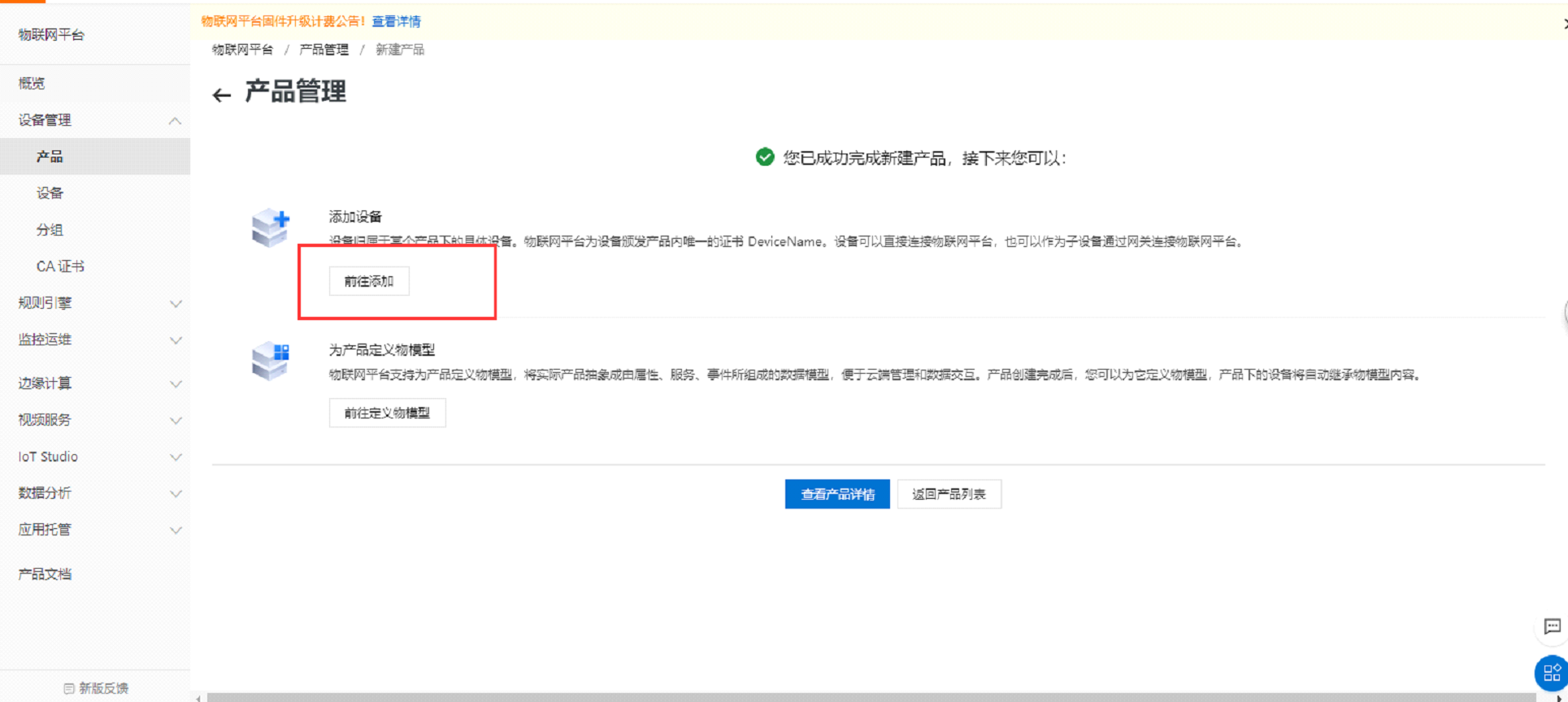

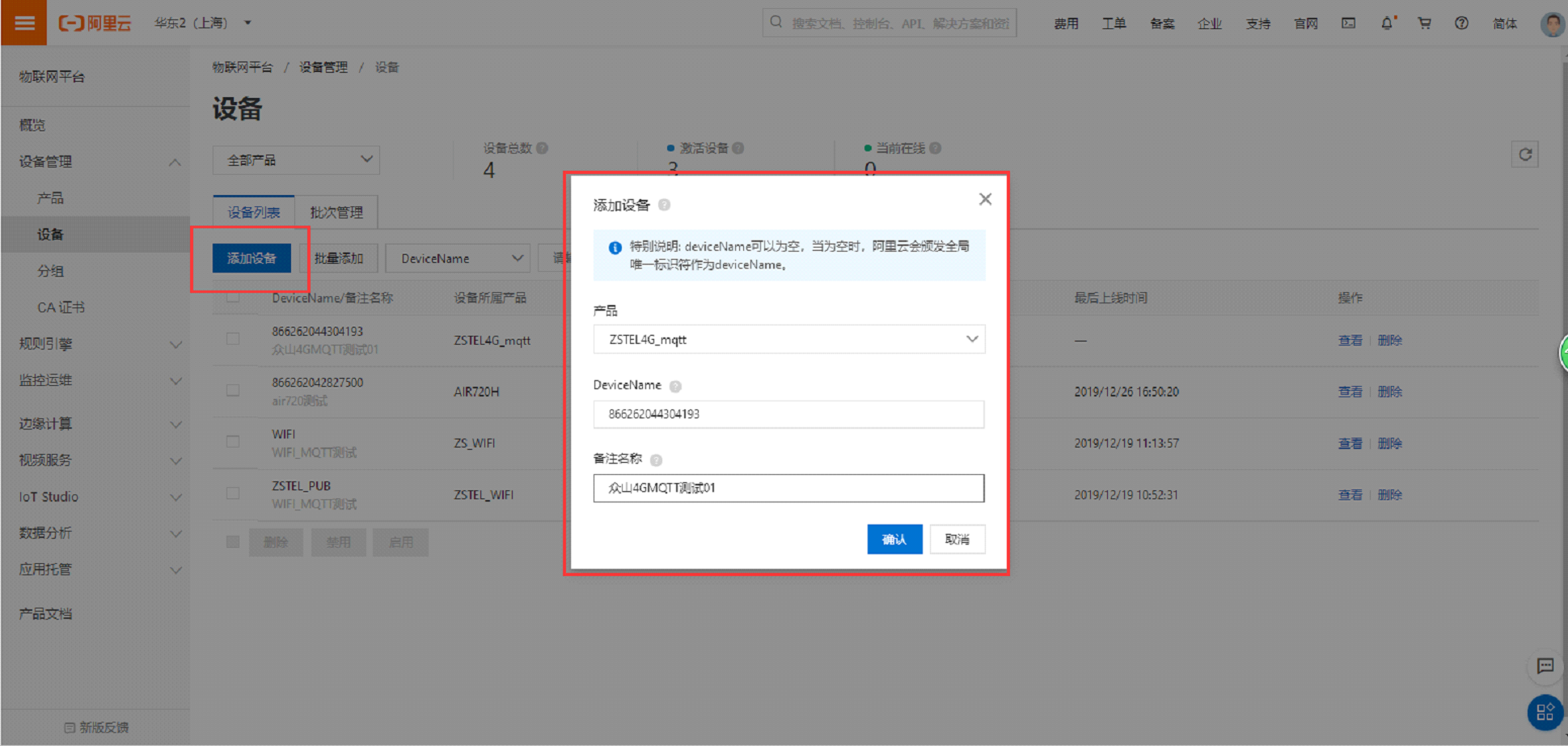

3.1.5 創(chuàng )建產品成功以后添加設備。

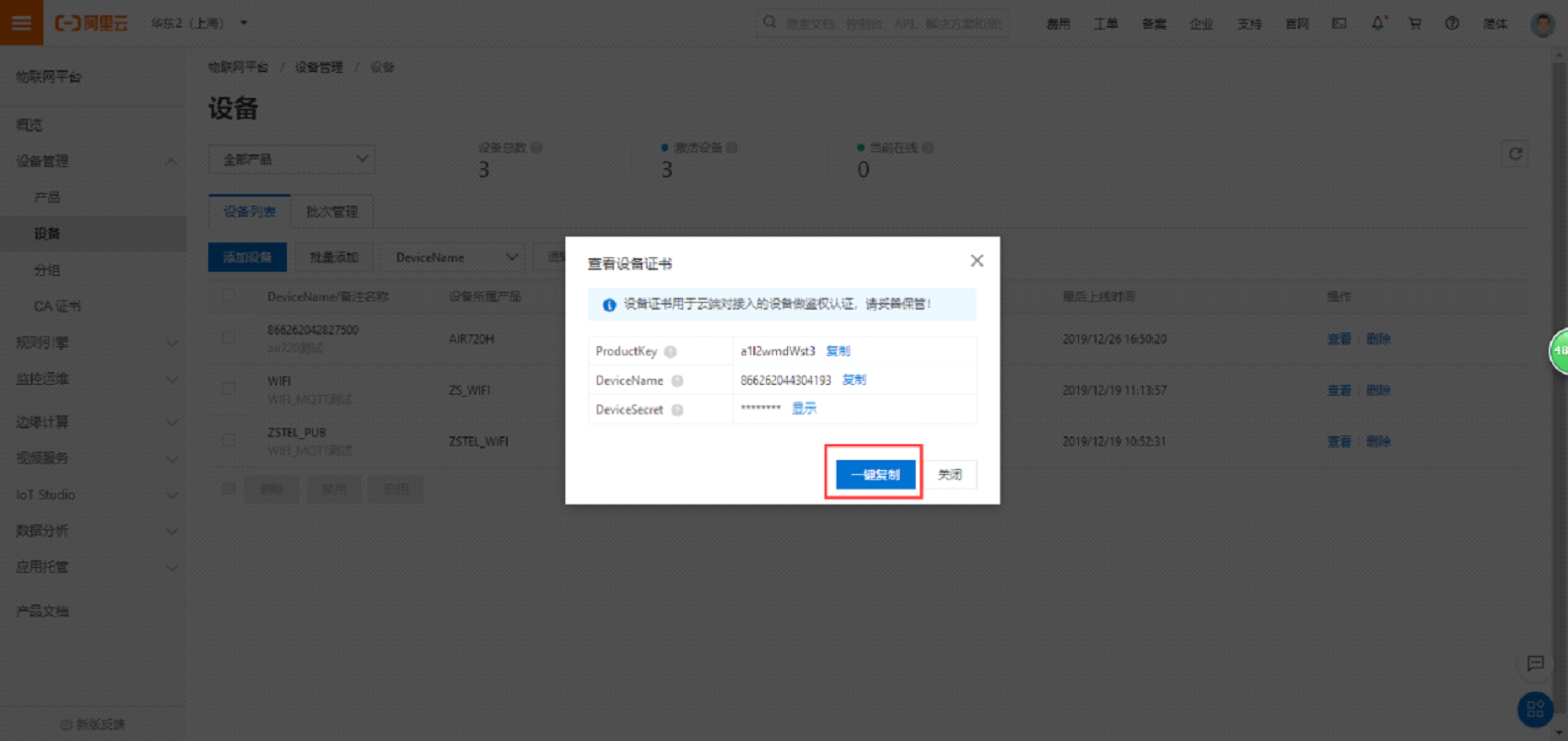

3.1.6 添加好設備后會(huì )彈出設備鑒權證書，新建一個文本文檔，點擊一鍵復制，將信息復制到一個TXT文檔里。

3.1.7配置連接阿里云IoT平臺的相關參數。

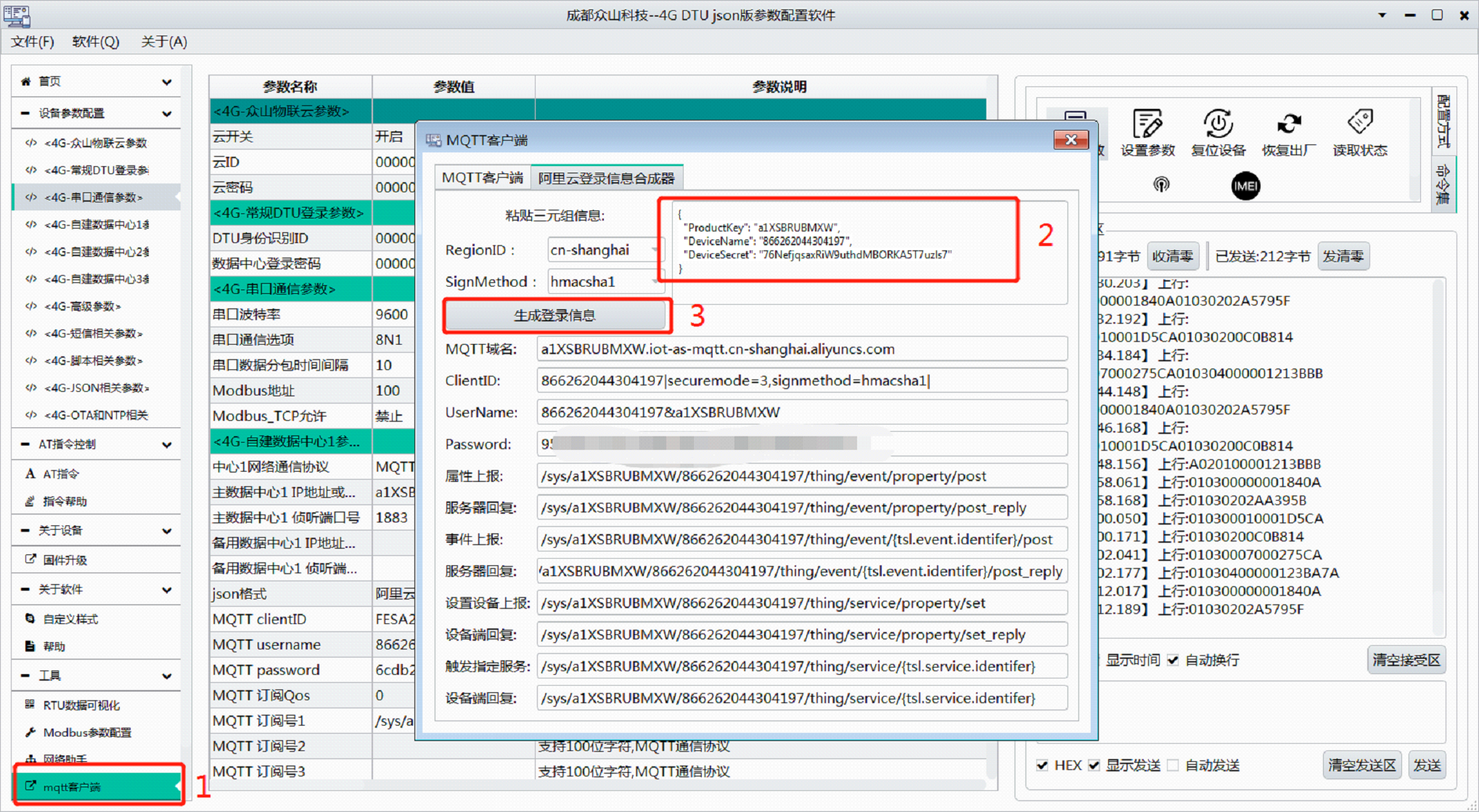

打開參數配置軟件左下角的MQTT客戶端，選擇阿里云登錄信息合成器，將信息復制到粘貼區，點擊生成登錄信息，將相關信息填入參數配置軟件對應的位置。

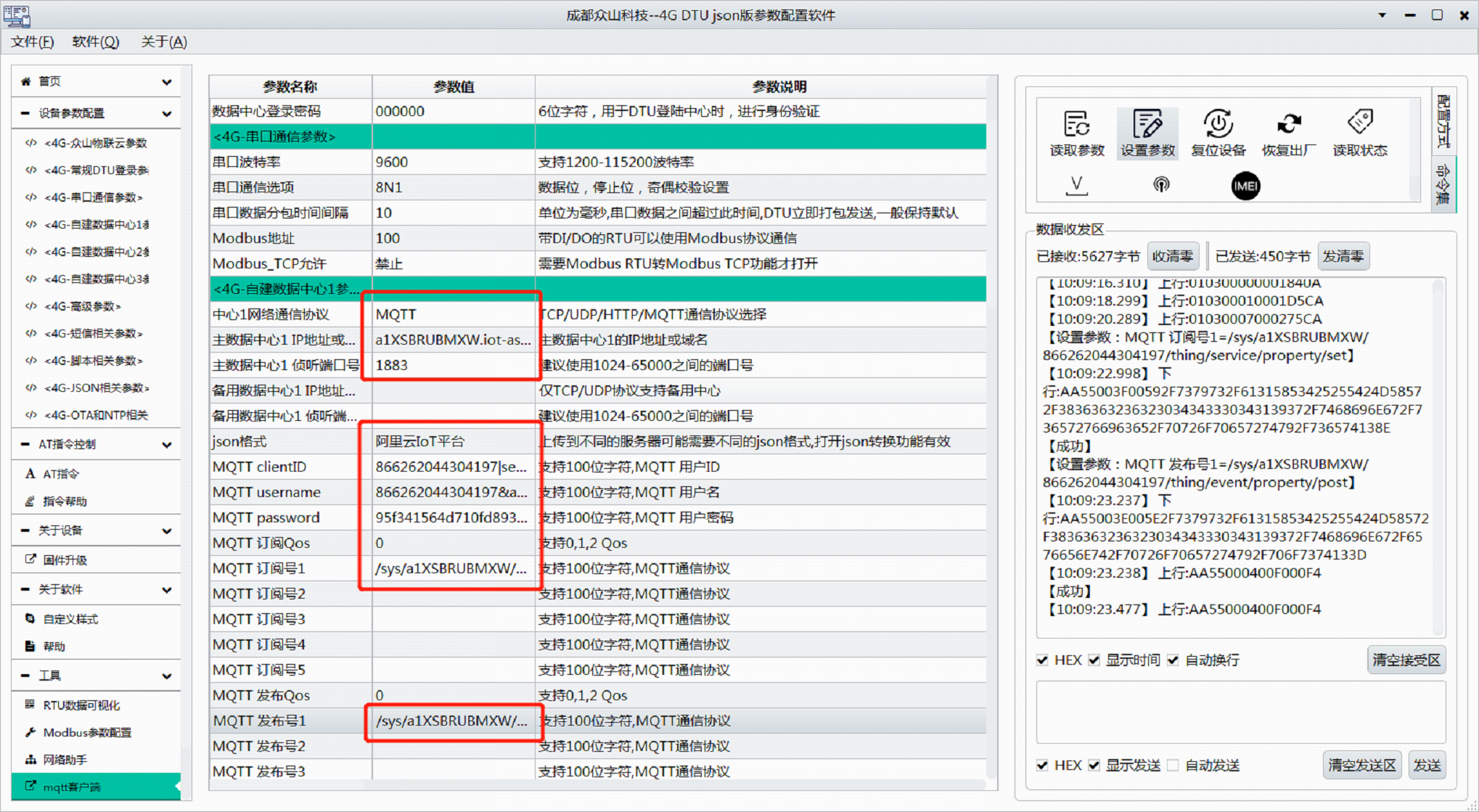

打開“DTUCFG-V1.1.5”，將生成的阿里云IoT平臺MQTT相關參數配置進對應的參數項。發布號配置“屬性上報”內容

/sys/a1XSBRUBMXW/866262044304197/thing/event/property/post

訂閱號配置“設置設備屬性”內容：

/sys/a1XSBRUBMXW/866262044304197/thing/service/property/set

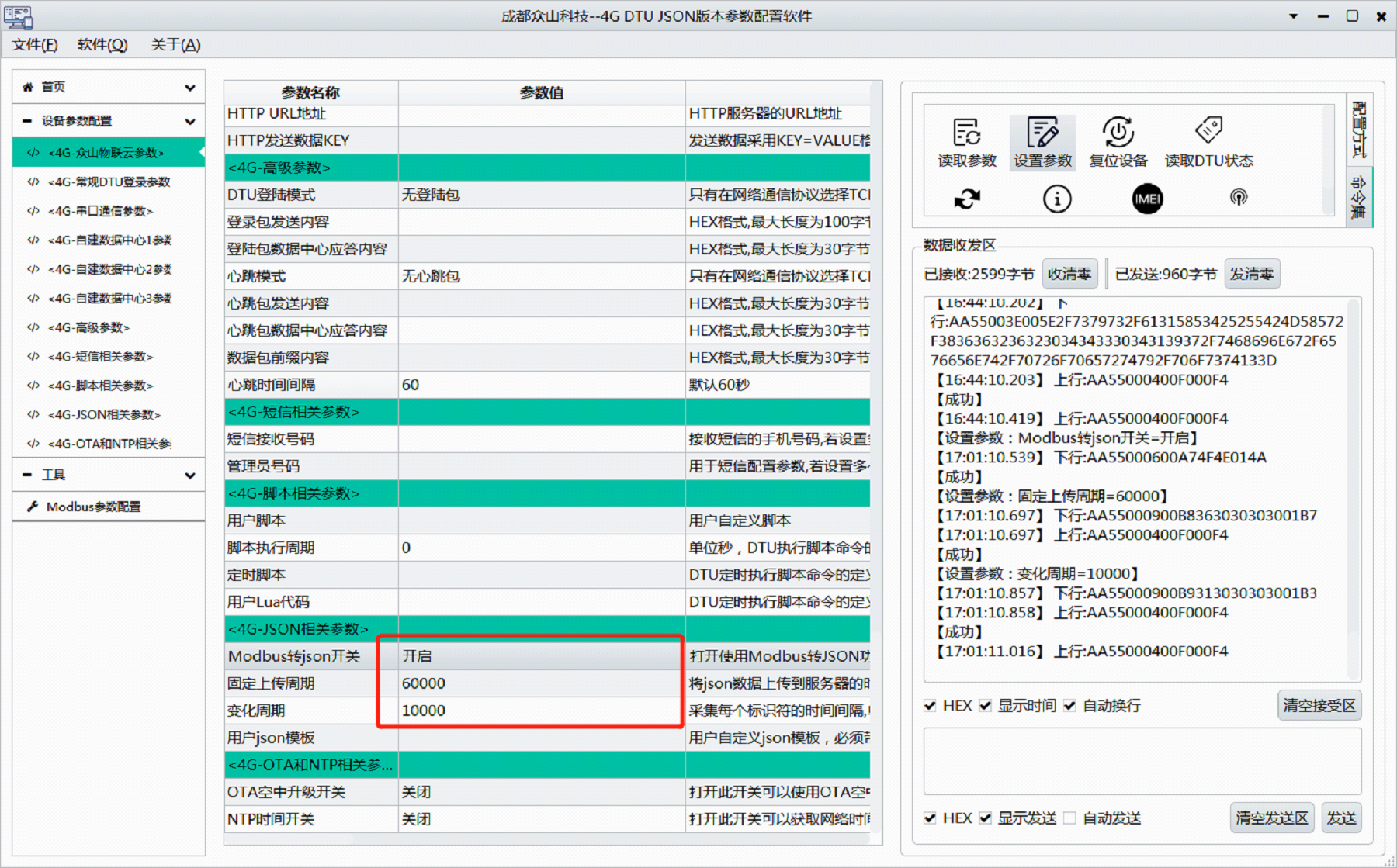

阿里云IoT平臺相關參數配置完以后需要配置“變化周期”和“固定上傳周期”，變化周期表示發送Modbus指令的時間間隔，固定上傳周期表示將JSON包發送到服務器的周期，單位都為毫秒。

注：除了連接阿里云IoT平臺的必要參數，還需要將Modbus轉JSON開關打開，JSON格式設置為阿里云IoT平臺。

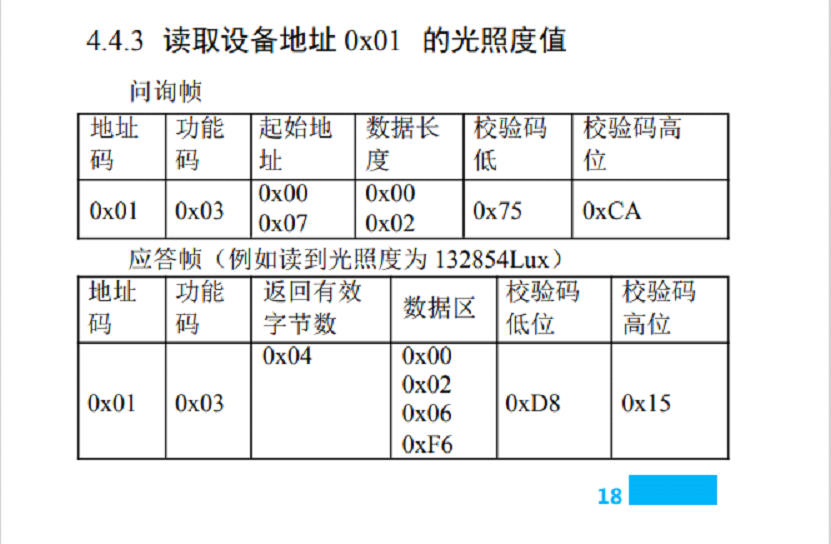

3.1.8切換到Modbus Rtu參數，根據實際需要采集的Modbus Rtu設備配置相應的參數，本手冊用一個溫濕度-光照度傳感器示例，Modbus Rtu地址及寄存器定義如下：

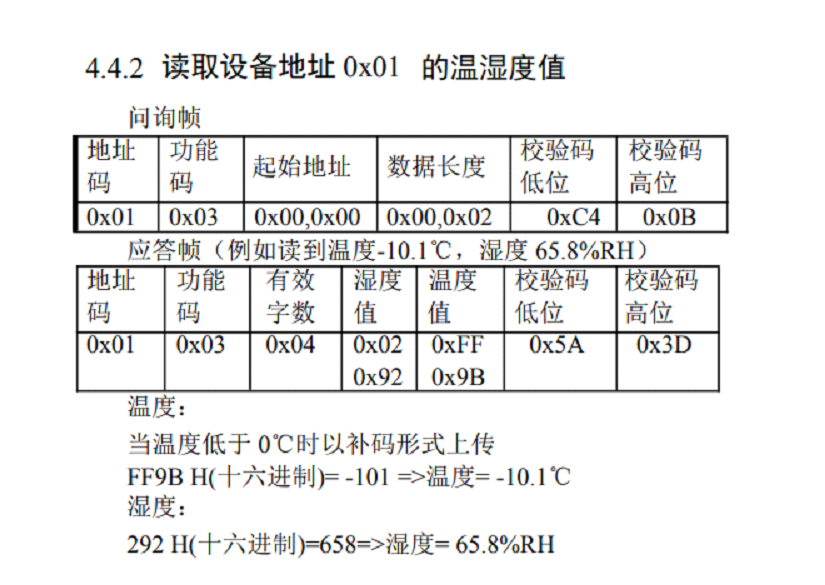

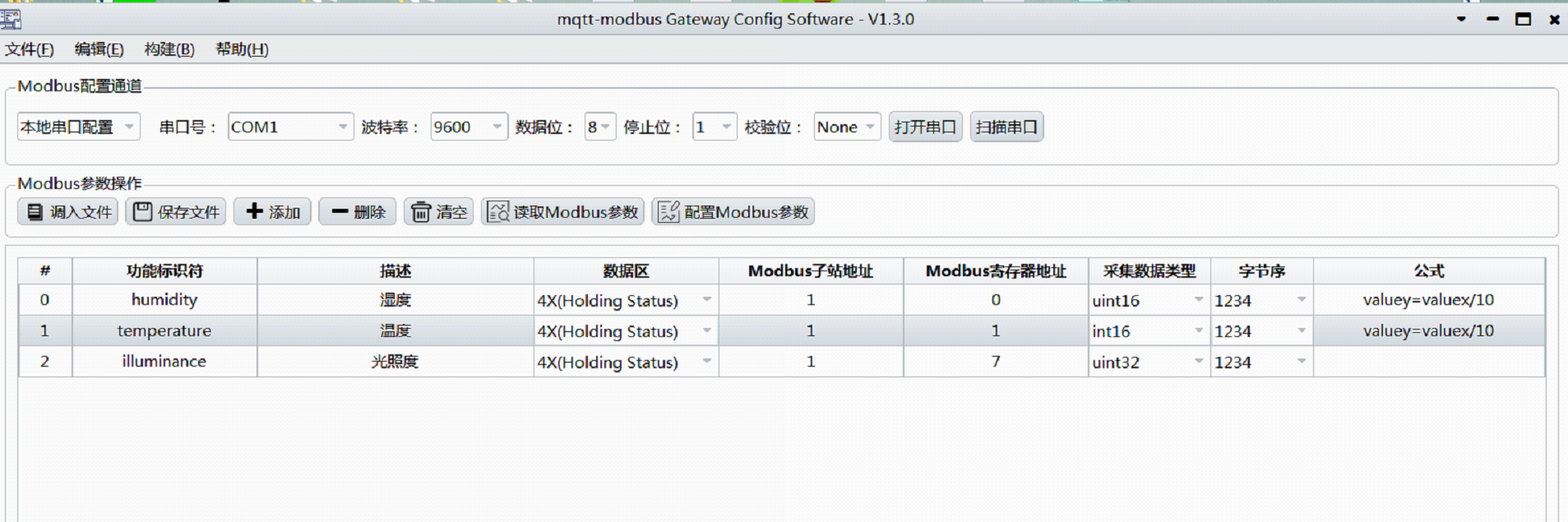

可以看出溫度和濕度為兩個字節，溫度有符號，數據類型是int16;濕度無符號，數據類型是uint16，轉換為十進制以后都需要除以10，公式配置為valuey=valuex/10。光照度為四個字節，無符號，數據類型為uint32，字節序為1234，無公式，取原始值。參數配置如下：

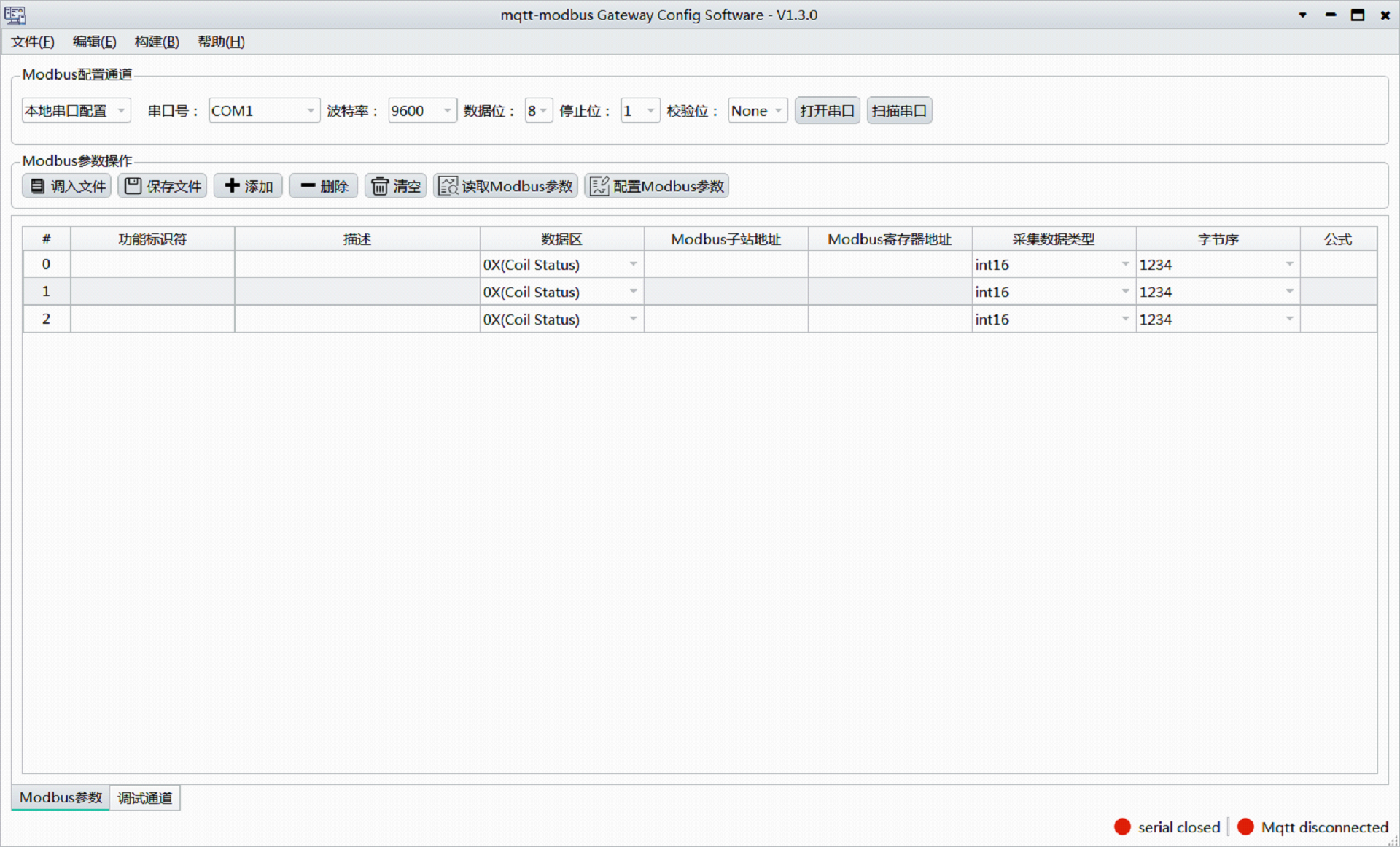

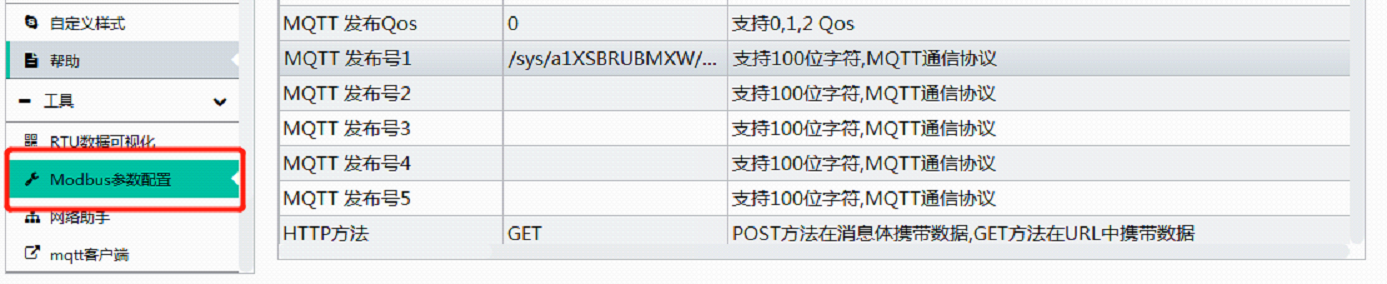

點擊工具-Modbus參數配置可以進入Modbus配置界面

注：點擊添加按鈕添加功能標識符，刪除按鈕刪除功能標識符。

參數配置成功以后需要點復位設備，參數才會(huì )生效

3.1.9阿里云IoT平臺物理模型配置

在阿里云IoT平臺的產品-功能定義里面設置每個功能標識符的定義(根據每個寄存器的實際類型定義，不然阿里云IoT平臺平臺會(huì )提示參數類型錯誤)，定義好以后點發布。當DTU采集數據上報后可以在設備-物理模型里面看數據，數據是Modbus Rtu協議解析后的數據。

注：雖然實際溫度是int16類型，濕度是uint16類型，但經過公式計算以后有小數，所以阿里云IoT平臺平臺上定義溫度和濕度的數據類型為float浮點數類型才能正確解析;光照度不需要通過公式計算，上報的值為原始值，類型為uint32。

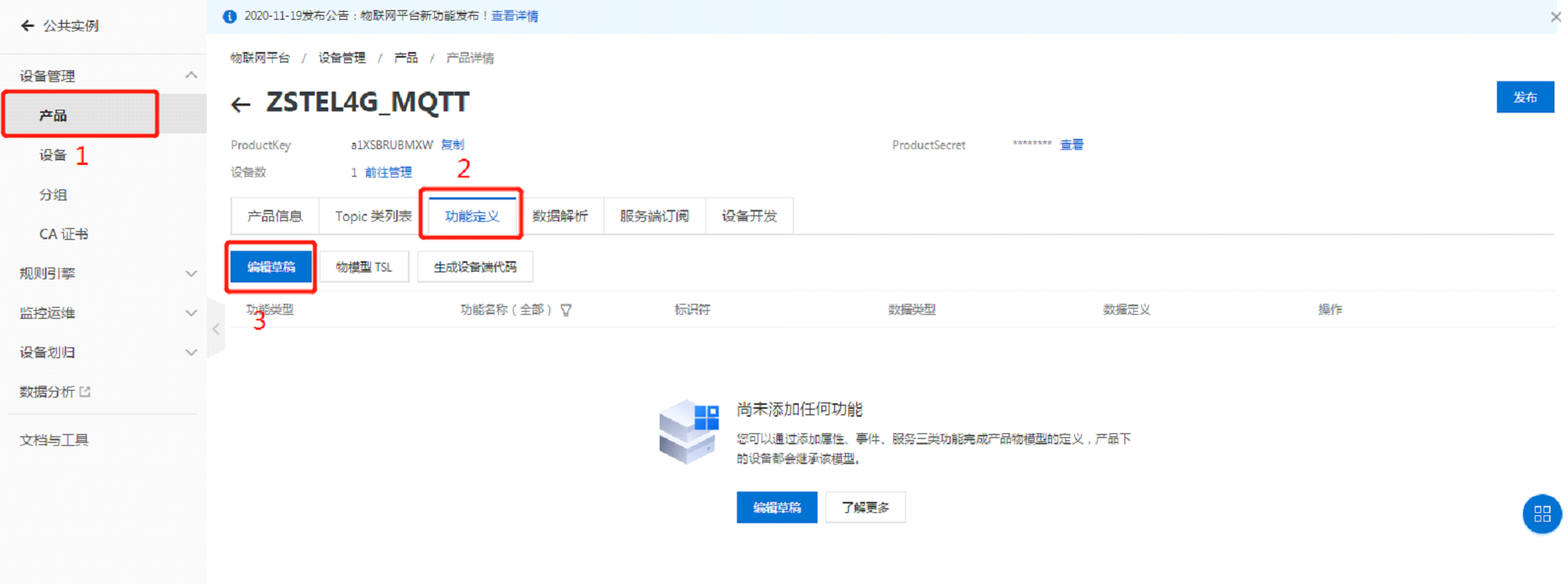

點擊產品-功能定義，選擇編輯草稿。

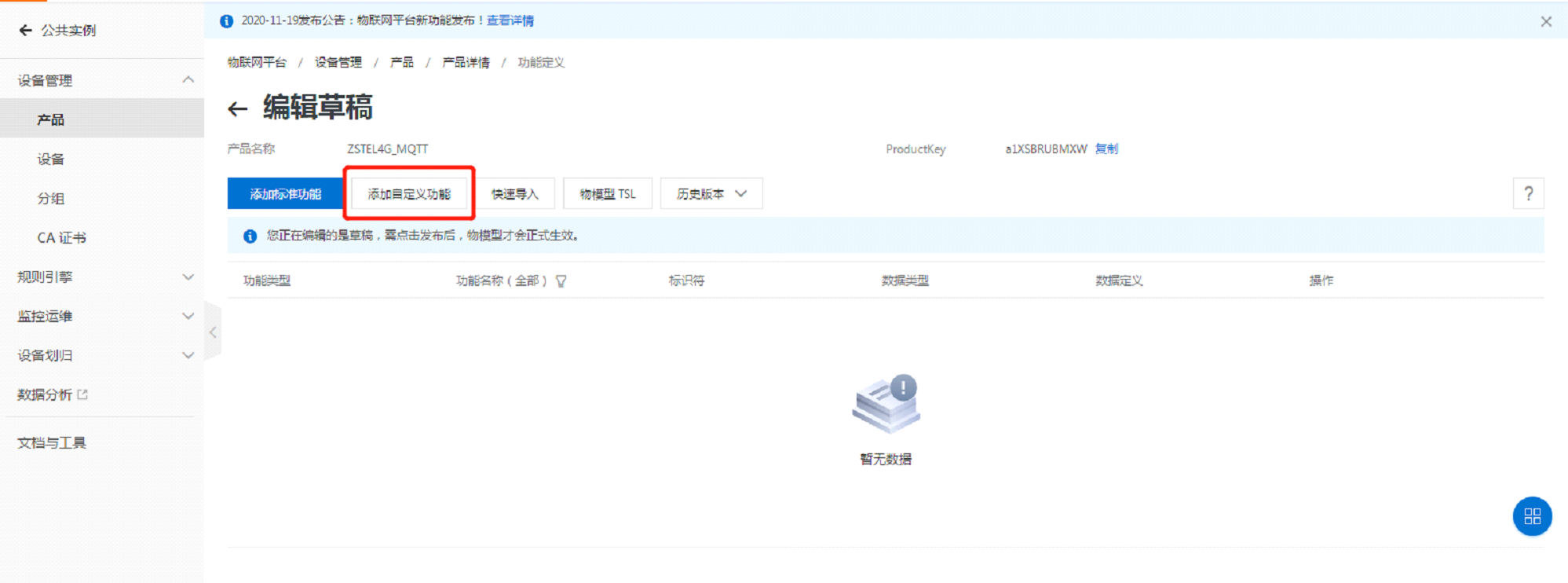

點擊添加自定義功能

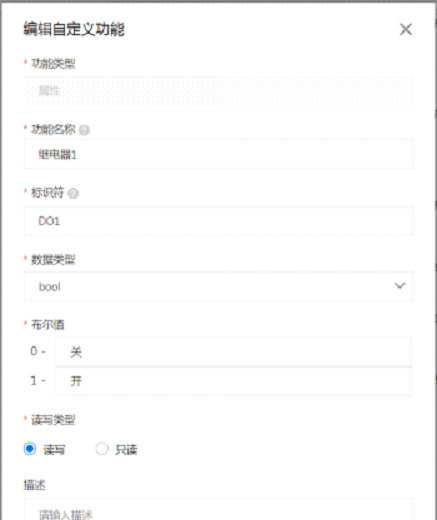

按照采集數據的類型添加功能。

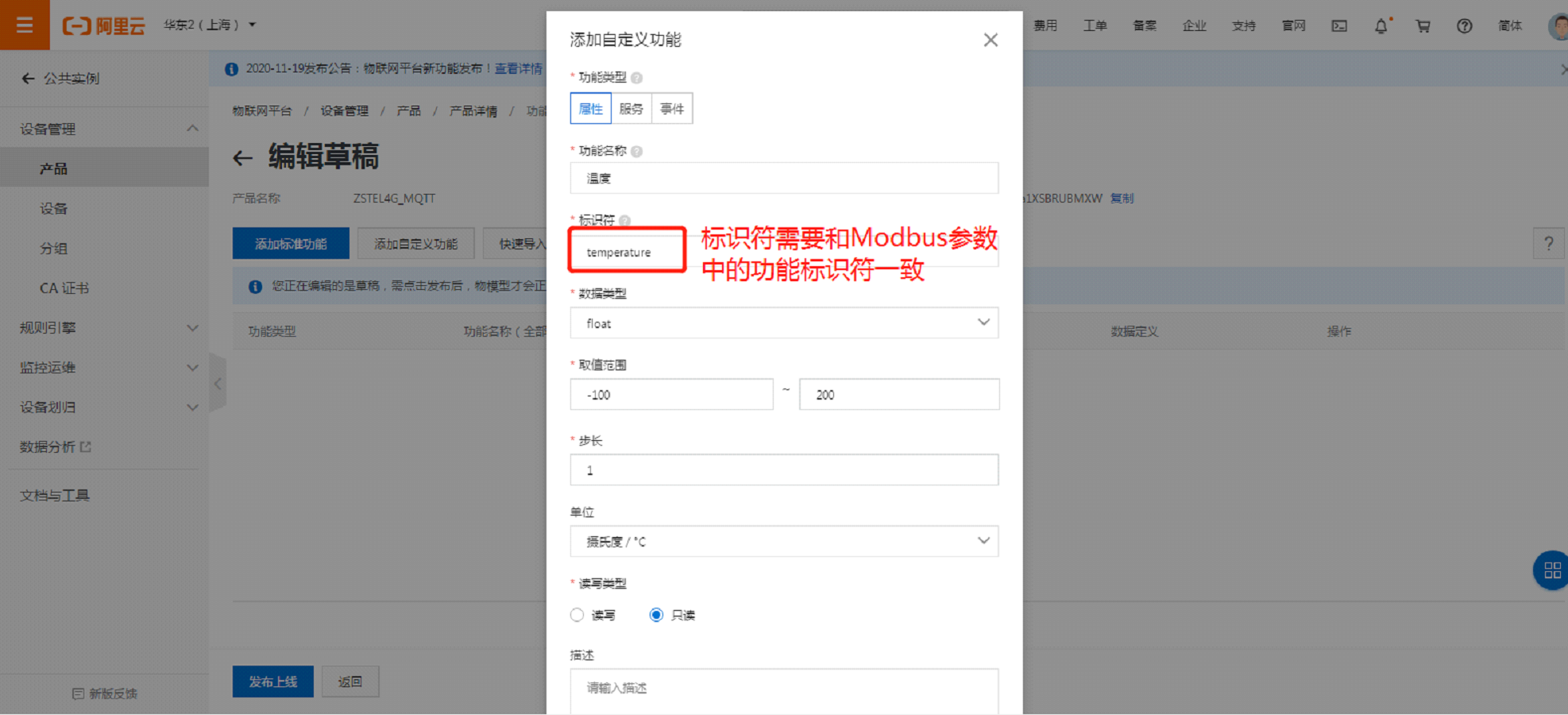

注：標識符需要和Modbus Rtu參數中的功能標識符保持一致，這樣阿里云IoT平臺平臺才能正確解析物理模型

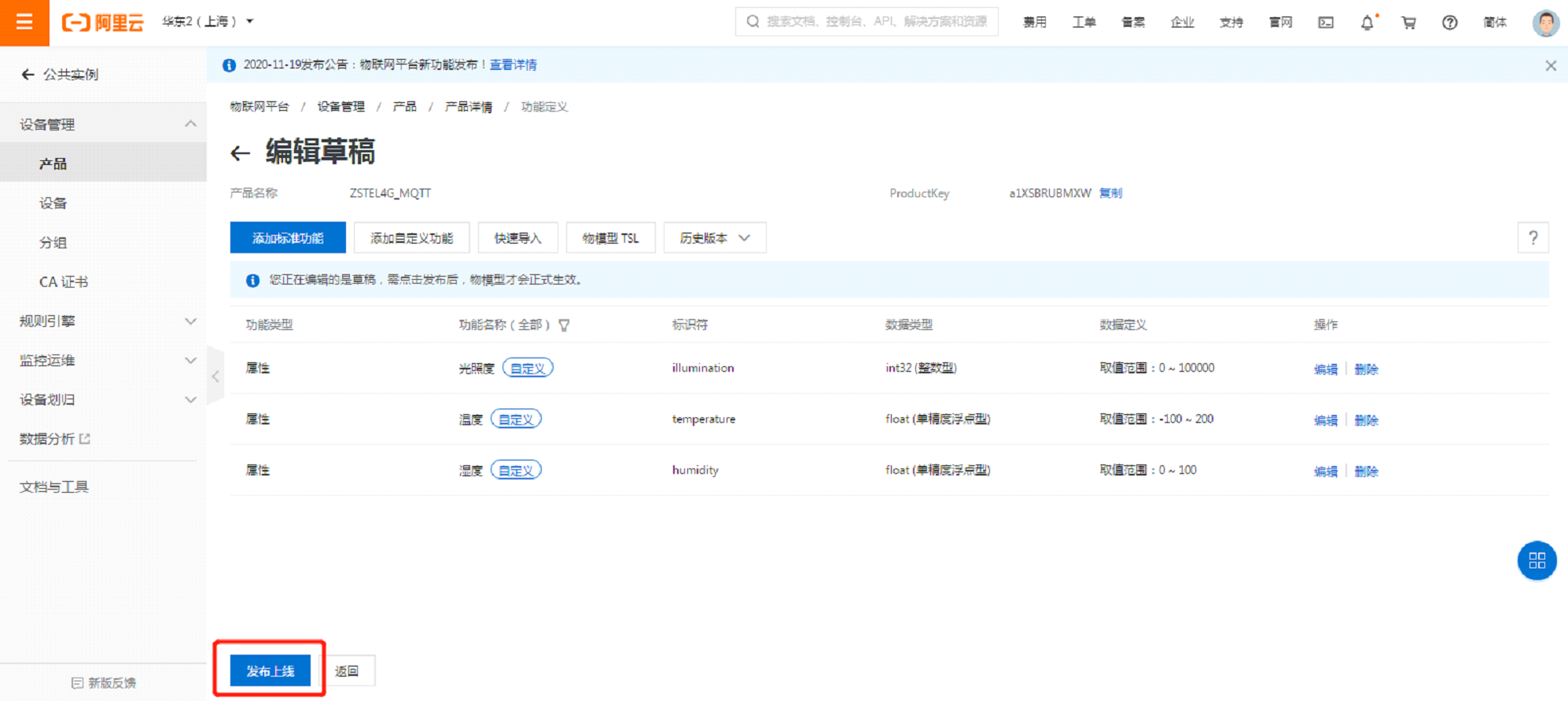

(4)功能定義完以后點左下角發布

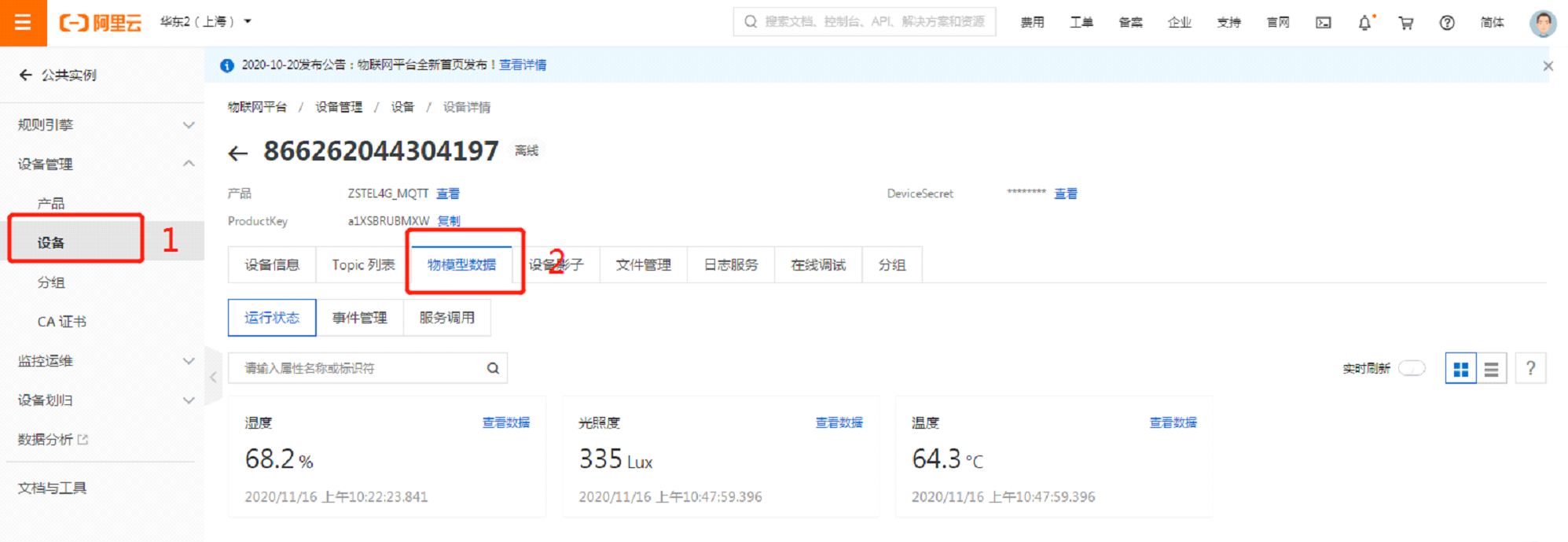

3.1.10當設備采集數據并上報到阿里云IoT平臺，可以在設備-物理模型數據查看?，F在就實現了Modbus Rtu轉JSON并上報到阿里云IoT平臺的功能。

3.1.11 阿里云下發設置

如果配置了可讀可寫的開關量類型，比如繼電器，可以使用阿里云設置功能。先在阿里云IoT平臺物理模型添加一個繼電器。

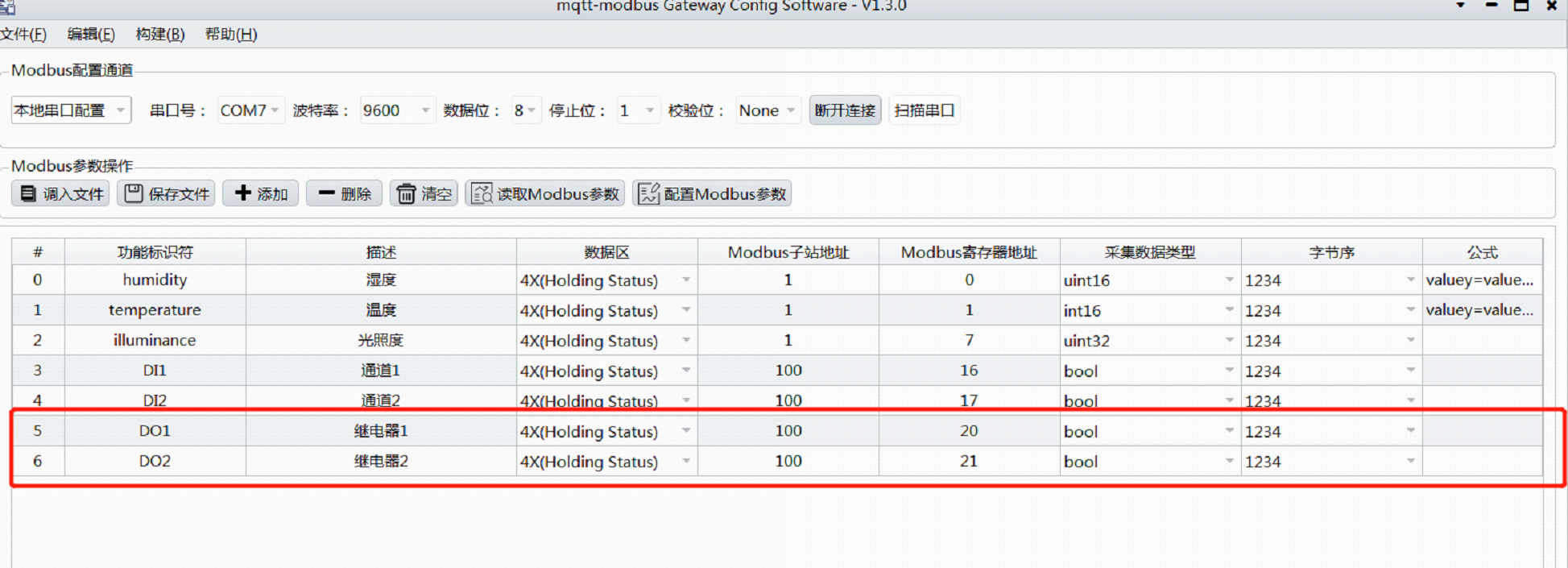

3.1.12 在Modbus參數配置軟件配置IO口的Modbus RTU相關參數(以眾山RTU為例，默認Modbus RTU地址為100，DI1、DI2的寄存器地址分別為17、18;DO1、DO2的寄存器地址分別為20、21，數據類型為bool)

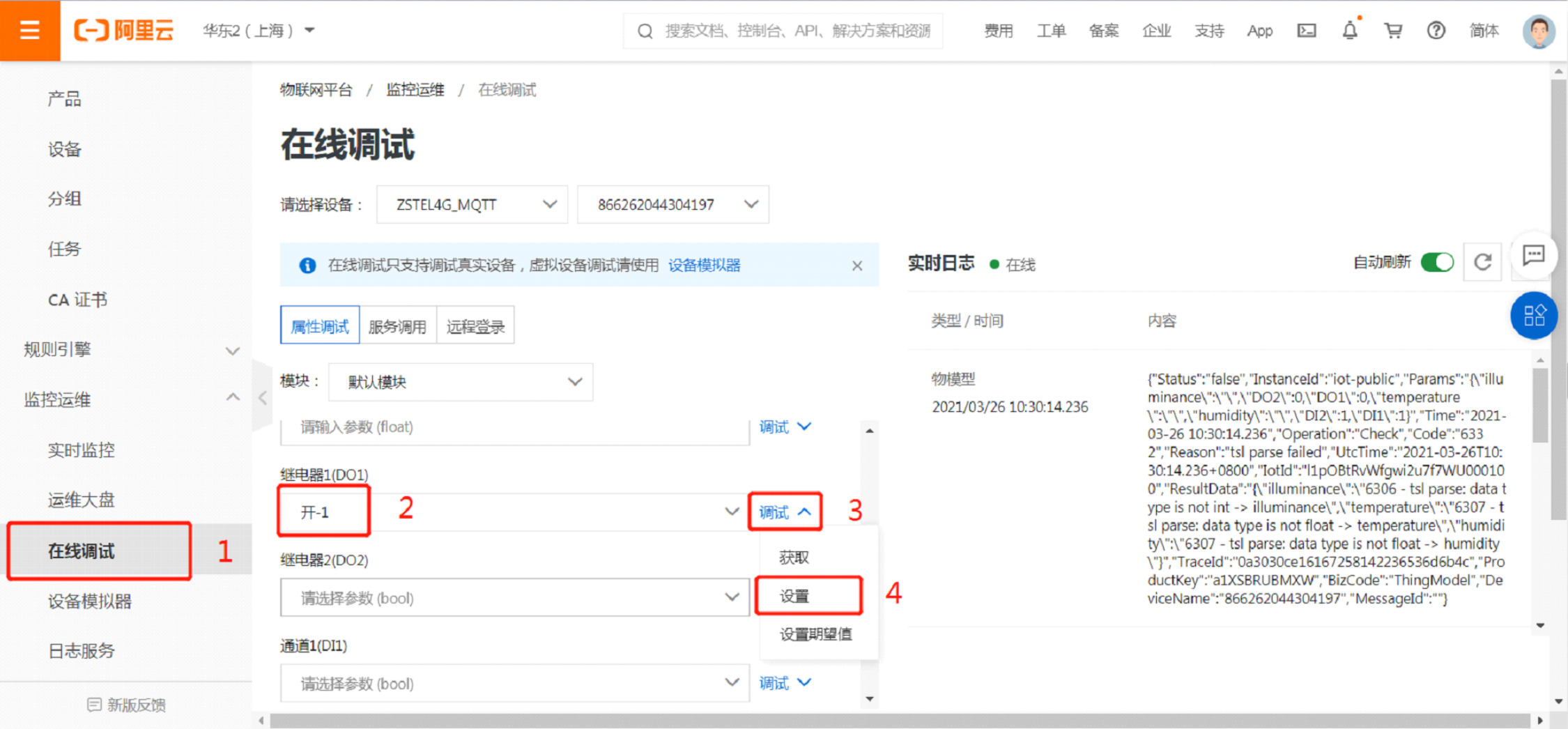

3.1.13 從阿里云IoT平臺的在線調試功能下發控制繼電器的指令

阿里云IoT平臺下發的原始指令為JSON格式，網關DTU會(huì )轉換為相應的Modbus指令控制繼電器，RTU返回的Modbus指令也會(huì )打包成JSON然后立即上報，這樣可以實時控制和獲取繼電器狀態。
